行程尺寸:L≈1300MM*W1500*H1200MM;
PCB大小:L50×W50~L1200×W350MM;
傳輸方向:左—右(可選擇);
車載行程:兩軌道調至350MM時,中間兩車載可移動距離MAX:400M;
傳輸高度:900±20(高度可調);
電 源:AC 220V MAX:300W(50Hz-60Hz)(獨立電箱控制);
傳輸馬達:采用2臺微型調速電機;
平移馬達:采用2臺高精度86步進電機+同步帶傳動;
平移裝置:采用直線軸承+鋁托滑軌;

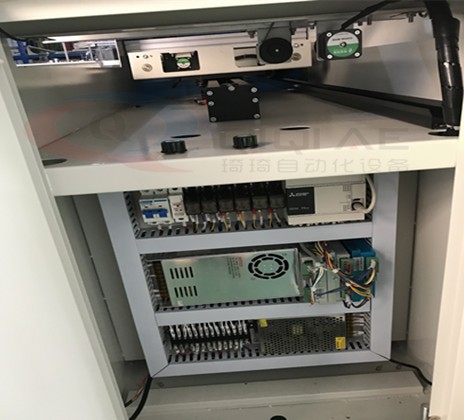

控制系統:采用PLC控制+驅動器;
操作面板:采用4.3顯控全彩人機觸摸界面,設定各種參數極為方便。手動自動操作靈活變換;
傳送皮帶:采用綠色防靜電片基帶;參照右上圖;
框架材質:2MM鈑金機架;
框架外觀:鈑金部分采用噴塑封板,上面采用茶色有機玻璃封板方便觀察走板情況;
信 號 線:配有標準的SMEMA信號線,方便與前端接駁臺機器連接;
速度(m/min):22秒/節拍時間,無級電子調速;皮帶運行速度0~15米/分鐘;
環境溫度:≦400C;

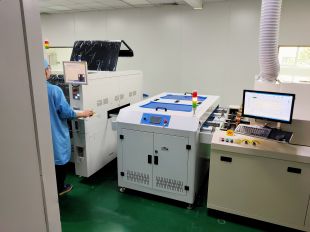

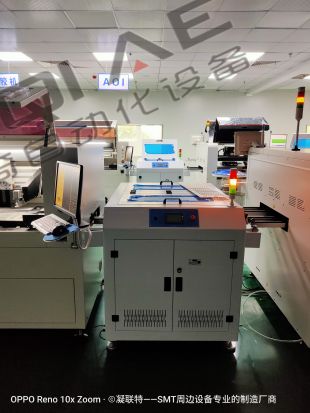

本機可實現前后雙軌設備定動軌錯位聯機,兩組軌道獨立進板出板。
技術參數

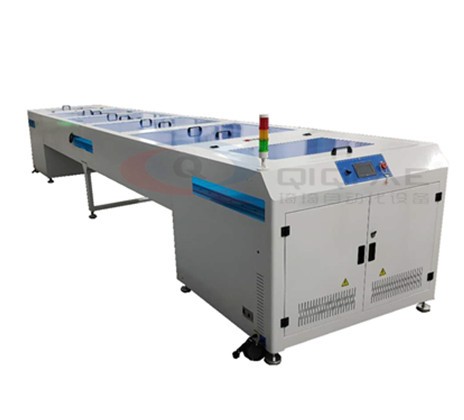

型號 | QQPT-628-LED自動平行移載機 (訂制機型) |
外形尺寸(L×W×H) | L1300或按要求定做×1500×1200(mm) 不含警燈高度 |
適應PCB大小 | 50*50~L1200*W350(mm) |
PCB傳輸方向 | L→R或R→L |
傳輸高度 | 900±20MM |
傳送速度(節拍) | 8片/Min |
傳輸方式 | 皮帶 或 鏈條 |
額定功率 | 550W |
電源 | 1P AC220V 50/60HZ |
控制方式 | PLC+觸摸屏 |
通訊接口 | SMEMA |
重量 | Approx:75Kg |
