DIP移載機 平行移載機 插件線移載機 二合一移載機

特點:

1、采用步進電機驅動(可選配伺服電機),平移速度極快;
2、觸摸屏控制,可設定平移行程、速度、進出板位置,加減速時間等等;
3、全封閉式結構,確保操作員的人身安全
4、采用PLC+人機觸摸屏控制;
5平移采用專利型滑軌具有速度快、靜音、壽命長等特點;
6、加強型同步皮帶經久耐用,長時間也不失去精度;
7、寬窄可根據需求加裝電動自動調節,常規機型配搖調寬
8、本機型主要用DIP生產線,SMT另有同類機型。
9、需要用氣、用電,改變傳輸方向極為簡單
10、動作流程:進板→到位停止→載板按設定行程平移→出板→車載根據哪有板往哪去→繼續接板;


項目詳情

技術參數

型號

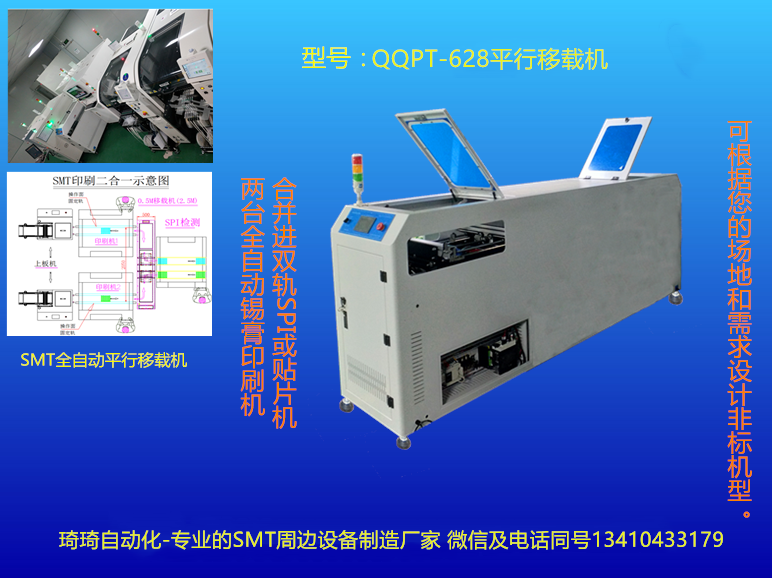

QQPT-628-DIP(常規)

QQPT-628-DIP-L(加大)

外形尺寸(L×W×H)

1700×500×940(mm)

不含警燈高度

1950×500×940(mm)

不含警燈高度

適應PCB大小

50*50~L400*W350(mm)

50*50~L500*W460(mm)

雙軌插件線1-4定軌距離

MAX:1250MM

MAX:1500MM

PCB傳輸方向

LRRL

LRRL

傳輸高度

750±20MM

750±20MM

傳送速度(節拍)

6片/Min

6片/Min

氣源氣壓

4-6KG

4-6KG

傳輸方式

皮帶(可選配鏈條)

皮帶(可選配鏈條)

額定功率

550W

600W

電源

1P AC220V 50/60HZ

1P AC220V 50/60HZ

控制方式

PLC+觸摸屏

PLC+觸摸屏

通訊接口

SMEMA

SMEMA

重量

Approx165Kg

Approx195Kg
