特點:
1、采用步進電機驅動(可選配伺服電機),平移速度極快;
2、觸摸屏控制,可設定平移行程、速度、進出板位置,加減速時間等等;

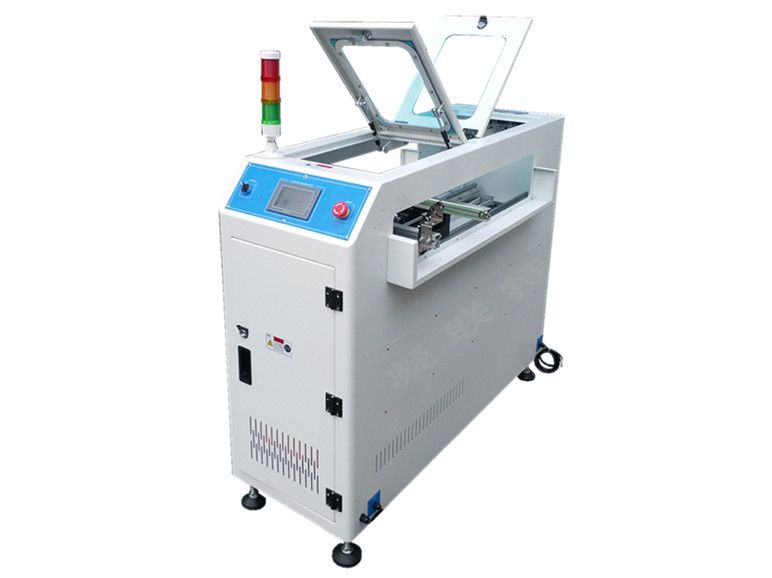

3、全封閉式結構,確保操作員的人身安全;

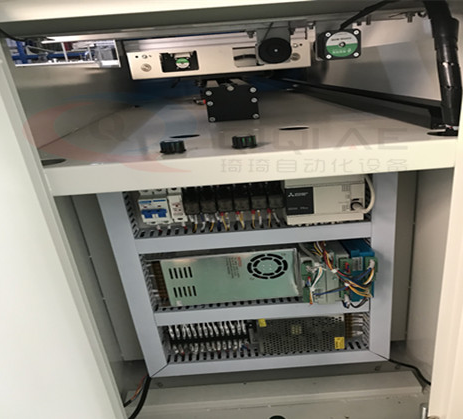

4、采用PLC+人機觸摸屏控制;
5、平移采用專利型滑軌具有速度快、靜音、壽命長等特點;
6、加強帶鋼絲同步皮帶,經久耐用,長時間也不失去精度;
7、寬窄可根據需求加裝電動自動調節,常規機型配手搖調寬;

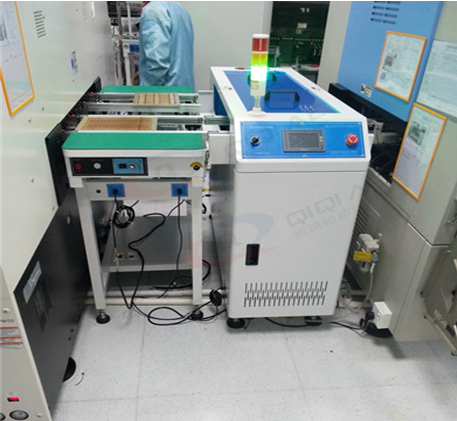

8、本機型主要用,SMT生產線,DIP另有同類機型;
9、僅需要用電,改變傳輸方向極為簡單;
10、動作流程:進板→到位停止→載板按設定行程平移→出板→車載根據哪有板往哪去→繼續接板;
技術參數
型號 | QQPT-628-SMT(訂制機型) |
外形尺寸(L×W×H) | 1300×600×1100(mm) 不含警燈高度 |
適應PCB大小 | 50*50~L400*W300(mm) |
PCB傳輸方向 | L→R或R→L |
傳輸高度 | 900±20MM |
傳送速度(節拍) | 8片/Min |
傳輸方式 | 皮帶 |
額定功率 | 550W |
電源 | 1P AC220V 50/60HZ |
控制方式 | PLC+觸摸屏 |
通訊接口 | SMEMA |
重量 | Approx:75Kg |
