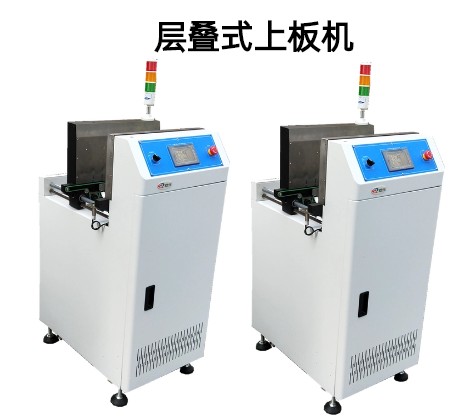

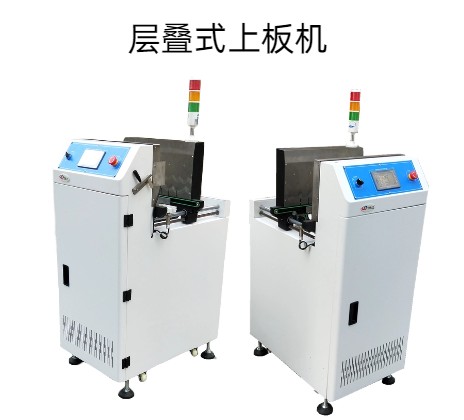

層疊式上板機

功能描述:此設備用于SMTDIP生產線源頭,將成疊的PCB裸板放到料架上,于底層放松并跌落軌道,推插平落無間斷送到PCB生產線上,實現自動送板操作功能。

可根據客戶PCB板大小要求定做各種非標機型;




項目詳情








特點:

選用進口精密導桿、軸承調寬;

采用標準步進電機運輸,確保平穩;

選用亞德客標準氣缸推板,確保PCB平順下跌供板

開口式設計,便于取、放PCB;

采用PLC控制,工作穩定可靠;

觸摸屏操作界面,人機對話十分方便,操作方便、簡單,時實查巡設備工作狀態;

標準配備SMEMA信號接口,可與其它設備進行在線接駁;

黑板檢測   (  選項  )

技術參數:

型號

QQDB-450

機器外型尺寸

L600*W800*H1200不含警燈高度

PCB寬度

50-450

PCB運輸高度

900±20mm(可定做)

PCB運輸方向

→右(可選右→左)

PCB厚度

1-5mm

最快供板速度

>10片/Min

控制方式

PLC+觸摸屏

電力消耗

150W

輸入電壓

AC 220V  50-60Hz

輸入氣壓

4-7Kg/cm2

重量

165KG
