型號:QQLD-250/330/390/460
描述:

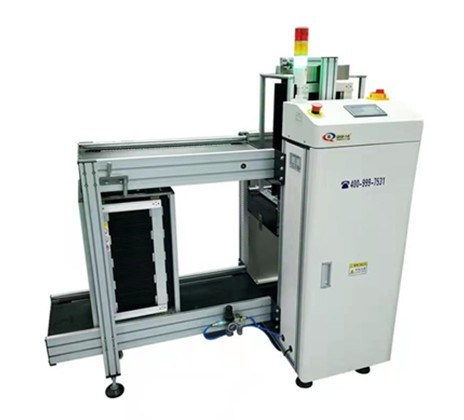

此設備用于SMT生產線前端料框里送電路板到全自動印刷機及下位機無需人工操作。
功能特點:
1. 用于SMT生產線精益自動化生產,并適應于其它類似PCB板的產品,機器前后上料無需人工操作。
2. 機架采用加厚專利開模鋁型材制作,結實和穩定的設計、經久耐用。
3. PLC控制系統,人機控制界面,操作更簡單。
4. 具有自動升降、自動計數、自動進出料框和故障報警功能。
5. 可使用標準料架,通用性強。
6. 可根據PCB厚度設定料架升降步距。
7. 兼容的SMEMA接口。
8. 可根據客戶的PCB板不同大小,制訂各種尺寸機型。
型號 | QQLD-250 | QQLD-330 | QQLD-390 | QQLD-460 |
外形尺寸(L*W*H) | 1200*800*1200 ±30mm | 1560*860*1200±30mm | 1740*980*1200±30mm | 1740*1050*1200±30mm |
電路尺寸(L*W) | 50*50~330*250mm | 50*50~445*330mm | 50*50~535*390mm | 50*50~530*460mm |
料箱尺寸(L*W*H) | 355*320*560mm | 460*400*560mm | 535*460*570mm | 535*530*570mm |
重量 | 220kg | 230kg | 250kg | 280kg |
料箱數量 | 上輸送機:1個,下輸機:1個(或用戶指定) | |||
步距選擇 | 10,20,30,40mm或用戶指定 | |||
電源電壓 | AC 220V 50/60Hz | |||
氣源壓力 | 5kg/cm2 | |||
傳輸高度 | 900±20mm | |||
PCB厚度 | 0.4~8mm | |||
PCB運輸方向 | 左→右 或 右→左(選配) | |||
重復精度 | 0.05mm |
