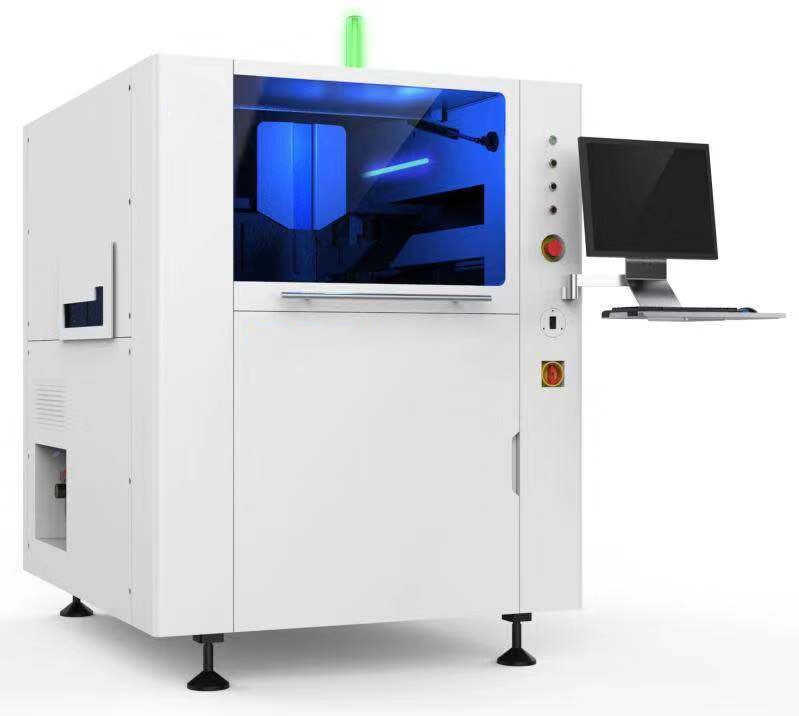

1.精度
Q450專用數學運算模型,重復精度±12.5微米 (±0.0005") @6 σ,Cp ≥ 2.0。
2.專用調整平臺
Q450專用高剛性UVW模組驅動機構及倒三角Z軸升降機構有效提高平臺調校穩定性,在微動調整下實現超細的傳動,使機器符合更高精度要求的印刷。結構簡單可靠、調節方便,可以快速實現不同厚度PCB板的PIN針頂升高度的自動調節。
3.可編程的懸浮自調整步進馬達驅動印刷頭
獨立直聯式步進馬達控制,內置精確壓力控制系統,能精確的測定刮刀原始?jí)毫χ?/span>,無需顧及刮刀片類型,長度,重量或者厚度的變化.可編程實現印刷工藝靈活多變;針對于前后刮刀壓力所需不同及升降的穩定性而設計,防止錫膏外泄及刀片具有一定彈性的裝夾設計,刮刀的壓力,升降速度,印刷速度,印刷范圍均軟件可調,且為客戶提供了多種脫模方式來適應不同下錫要求的PCB板,為客戶提供了一個良好的印刷控制平臺。
4.印刷機的PCB定位系統
平皮帶帶傳動,有效提升導軌運力,運速; 步進馬達驅動,可編程實現不同的運輸速度及動作;新概念導軌,無縫傳輸確保PCB運輸?shù)目煽啃?;自適應PCB板厚度,制程更簡便;軟件可調壓力彈性側壓,可配底部整體吸腔式真空,及底部多點局部真空。
5.清洗系統
自動清洗結構;大功率風機加文丘里真空發生裝置抽真空;干﹑濕﹑真空三種清洗方式,并可任意選擇自由組合,用戶可根據實際需求設定清洗周期 ﹑時間及速度等參數;長短擦拭紙通用,拆卸方便,節約資源;柔軟耐磨橡膠擦拭板,清洗徹底,拆卸方便。
6.高適應性鋼網框裝夾系統
實現各種尺寸(370mm x 470mm~737 mm x 737 mm)的網框的印刷,并可實現在生產過程中的快速更換機型;Y向自動定位。
7.電控系統
采用自主研發的模塊化集成電路,安全、便于維修;采用業界最先進的工控系統,可實現機器在運動過程中修改參數。
8.圖像及光路系統
全新的光路系統--均勻的環形光和高亮度的同軸光,配以無極調節亮度的功能,使得各類型的Mark點均 可很好的識別(包括凹凸不平的Mark點),適應鍍錫,鍍銅,鍍金,噴錫,FPC等各類型不同顏色的PCB。 四路光源可調,遠心鏡頭,上下同照鋼網和PCB板。
9.簡單易用的圖形化中/英文操作界面
采用windows XP操作系統,獨立研發的圖形化人機界面:尤其在做程序文件的導航效果,方便所有操作人員快速熟悉操作;菜單式中/英文切換,操作日志,故障記錄/故障自診斷/故障分析提示/光報警等功能,使得操作簡單,方便。
10.2D錫膏印刷質量檢查和SPC分析
2D功能對偏移,少錫,漏印,連錫等印刷不良問題能快速檢測,檢測點位任意增加;SPC軟件能通過機器采集的樣本分析機器CPK指數,確保印刷品質。
Q450 技術規格 | |
PCB參數 | |
最大板尺寸 (X x Y) | 450mm x 350mm |
最小板尺寸 (Y x X) | 50mm x 50mm |
PCB厚度 | 0.4mm~14mm |
翹曲量 | Max. PCB對角線 1% |
最大板重量 | 10Kg |
板邊緣間隙 | 構形至 3 mm |
最大底部間隙 | 20mm |
傳送速度 | 1500mm/秒(Max) |
距地面的傳送高度 | 900±40mm |
傳送軌道方向 | 左 – 右、右 – 左、左 – 左、右 – 右 |
傳輸方式 | 一段式軌道 |
PCB夾持方法 | 軟件可調壓力的彈性側壓(選項:一、底部整體吸腔式真空;二、底部多點局部真空;三、邊緣鎖定基板夾緊) |
板支撐方法 | 磁性頂針,等高塊,專用的工件夾具。(選項:Grid-Lok) |
印刷參數 | |
印刷頭 | 直線馬達閉環印刷頭 |
模板框架尺寸 | 370mm x 470mm~737 mm x 737 mm |
最大印刷區域 (X x Y) | 450mm x 350mm |
刮刀類型 | 鋼刮刀/膠刮刀(角度45°/55°/60°按印刷工藝匹配選擇) |
刮刀長度 | 220mm~500mm |
刮刀高度 | 65±1mm |
刮刀片厚度 | 0.25mm Diamond-like carbon涂層 |
印刷模式 | 單或雙刮刀印刷 |
脫模長度 | 0.02 mm 至 12 mm |
印刷速度 | 0 ~ 200 mm/秒 |
印刷壓力 | 0.5kg 至10Kg |
印刷行程 | ±200 mm(從中心) |
影像參數 | |
影像視域 (FOV) | 6.4mm x 4.8mm |
平臺調整范圍 | X,Y:±7.0mm,θ:±2.0°. |
基準點類型 | 標準形狀基準點 (見SMEMA 標準),焊盤 /開孔 |
攝像機系統 | 單獨照相機 , 向上 / 向下單獨成像視覺系統,幾何匹配定位 |
性能參數 | |
影像校準重復精度 | ±12.5微米 (±0.0005") @6 σ,Cp 大于或者等于 2.0 |
印刷重復精度 | ±25 微米 (±0.001") @6 σ,Cp 大于或者等于 2.0 |
循環時間 | 少于 7s |
換線時間 | 少于5mins |
設備 | |
功率要求 | AC220V±10%,50/60HZ,15A |
壓縮空氣要求 | 4~6Kg/cm2, 10.0 直徑管 |
操作系統 | Windows XP |
外觀尺寸 | L(1140mm)x W(1400mm)xH(1480mm) |
機器重量 | 1000Kg |
溫濕度控制模塊(選項) | |
環境溫度 | 23±3℃ |
相對濕度 | 45~70%RH4 |
