適用范圍
電子產業:PCB、柔性線路等。
光電產業:導光板(LGP Panel)、液晶顯示玻璃(TFT LCD)、觸控面板(Touch Panel)、ITO導電鍍膜玻璃、冷光板(EL)、擴散片、奈米碳管場發射顯示器CNT-FED、電漿顯示面板(PDP)、LCD TV抗反射強化玻璃、FFL無汞平面背光玻璃、無線射頻識別系統(RFID)…等之制程印刷
■ 產品性能

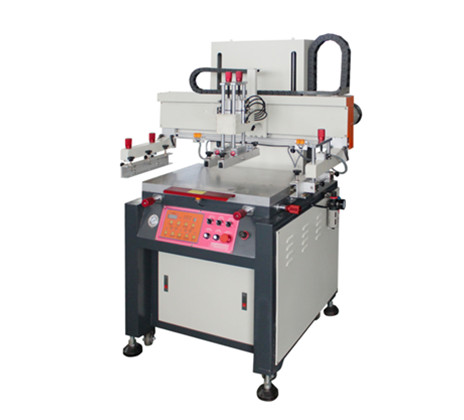

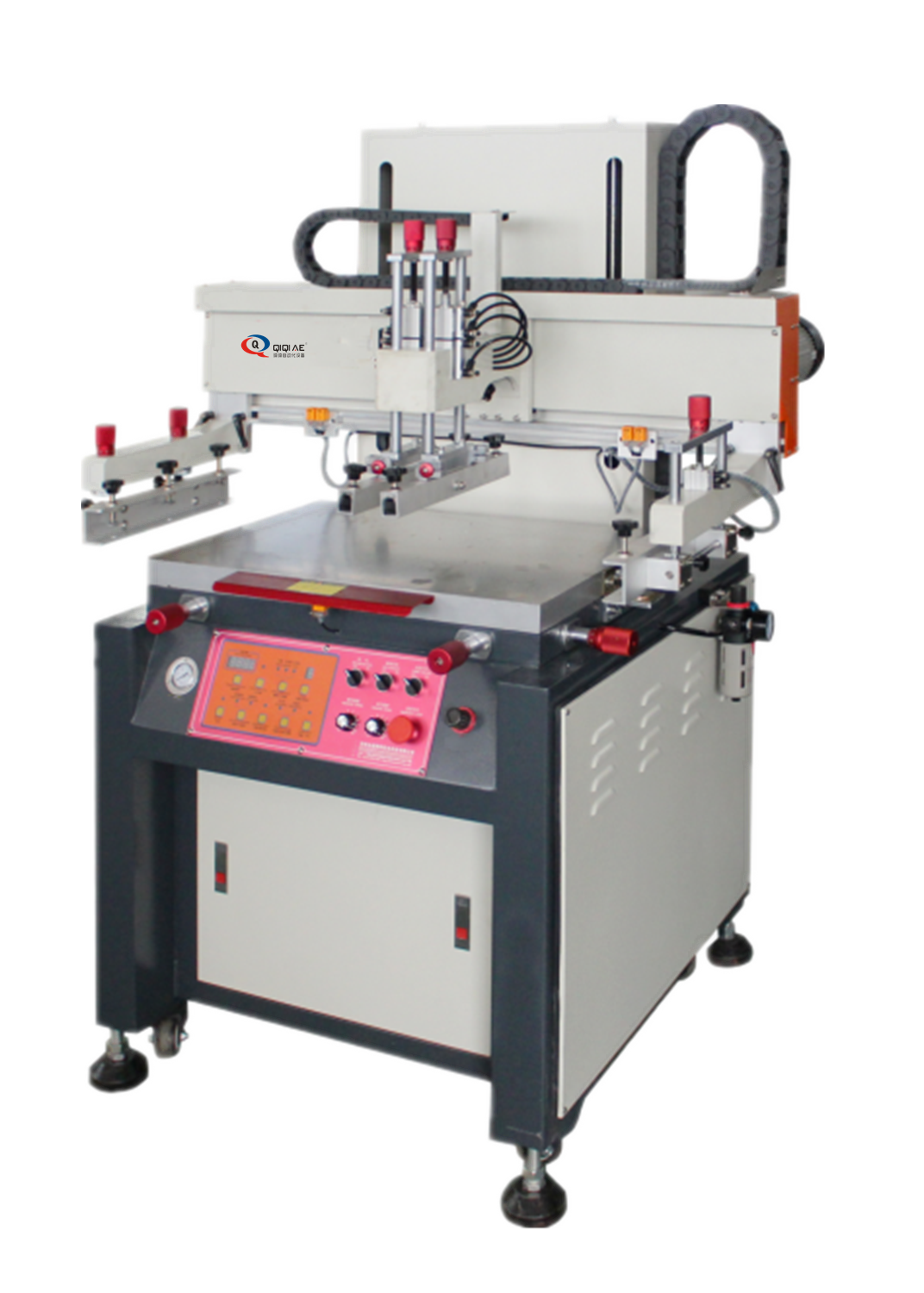

■ 1、立式結構,網版垂直上下升降、印刷頭左右動作。
■ 2、網版升降和印刷過程采用獨立驅動源,動作協調、速度穩定可調。
■ 3、微電腦單片程序控制電路,電子電器元件、氣動元件組成。
■ 4、變頻馬達驅動印刷刀架,感應開關控制行程,獨立調校。
■ 5、設計精巧的鑄鋁合金機頭,精密氣缸組合加硬導軌滑塊導向,裝有抬板裝置,方
便更換網版及洗版。
■ 6、不銹鋼印刷平臺。均布¢1.0-¢1.5吸氣孔平臺,自動旋渦真空泵,強力吸附。
■ 7、印刷平臺X軸、Y軸向精密微調手柄易調,套色精準,保證多色套色精準。
■ 8、設有手動/半自動/全自動三種印刷模式,自動印刷間接時間數字控制(1~9秒)。
■ 9、機械網臂安裝氣缸氣動離網,有效防止大面積印刷產品粘版和印刷圖案糊版,確
保產品質量。
■ 10、刮印和回墨的角度可調節(0~35度),調整方便。
■ 11、整機配有安全防護裝置。
■ 結構配置
結構部分 | 項目 | 配件名稱 | 配置說明 |
基本結構 | 結構 | 立式 | |
機架 | |||
橫梁 | 拉鋁型材橫梁 | 擠壓鋁型材 | |
導柱 | |||
底座 | 加厚鋼板底座 | 加厚鋼板通過加工平整實效處理 | |
機架升降 | 升降驅動 | 電動 | 臺灣大同減速機+士林變頻器 |
升降導向 | 雙立柱 | ||
印刷系統 | 印刷驅動 | 變頻系統 | 臺灣利明電機+士林/變頻器 |
印刷導向 | 線性導軌 | 臺灣上銀直線導軌 | |
版架系統 | 網版夾緊 | 機械組合 | 五星手柄 |
離網系統 | 氣動 | 臺灣亞德客氣缸 | |
刮墨/回墨系統 | 氣動 | 臺灣亞德客氣缸、刻度顯示壓力微調 | |
平臺系統 | 是否吸氣 | 吸氣 | 風機 |
平臺微調 | 吸氣平臺 | 刻度顯示精密微調 | |
控制系統 | 控制電路 | 單片機 | 微電腦單片程序集中控制 |
電氣元件 | 施耐德/正泰 | ||
氣動元件 | 臺灣亞德客 | ||
安全裝置 | 安全剎車 | 接近開關 | 氧化紅色標準獨特剎車板 |
注:秉承技術不斷進步的原則,故本陳述中的圖片、說明及參數僅供參考,以最新實物或雙方洽談合同時約定為準。
■ 售后服務說明
1. 售后服務的方法:定期或不定期走訪維護、現場操作及技術培訓。
2. 售后服務的費用:一年內我司承擔。
3. 售后服務的內容:
1) 設備出現故障,電話溝通不能解決時,我司技術人員可在三天內到達現場解決問題。
2) 售后服務不僅僅是設備的維修維護,還包含工藝技術的全力潛心支援。我公司工藝技術人員可在進行現場技術培訓,提供全套絲網印刷工藝技術、信息及設備方案。
3) 定期或不定期有專業技術人員定期走訪跟蹤用戶設備的使用情況。
4) 絲網印刷機械及輔助設備的全面維修、維護及舊設備改良。
5) 設計定做專用產品絲網印刷機械及輔助設備。
6) 我公司售后技術服務部設有絲網印刷生產及管理人員交流信息服務,可為用戶推薦各類絲網印刷生產工藝技術實用人才。
