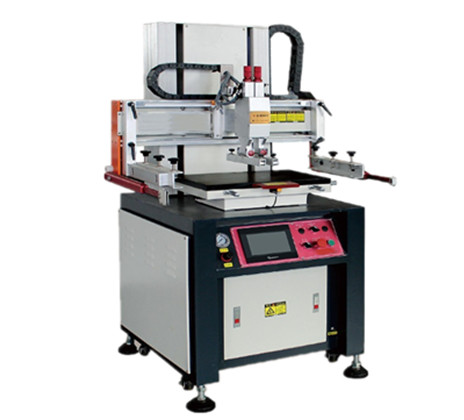

高精密立式絲印機/半自動油墨絲印機
型號：QQYS-4060
■ 適用范圍
適用于薄膜、鍵盤、亞克力、膠片裝潢等產品單色及多色絲網印刷。
■ 產品性能
■ 1、立式結構,網版垂直上下升降、印刷頭左右動作。
■ 2、網版升降和印刷過程采用獨立驅動源，動作協調、速度穩定可調。
■ 3、微電腦單片程序控制電路，電子電器元件、氣動元件組成。
■ 4、變頻馬達驅動印刷刀架，感應開關控制行程，獨立調校。
■ 5、設計精巧的鑄鋁合金機頭，精密氣缸組合加硬導軌滑塊導向，裝有抬板裝置，方
便更換網版及洗版。
■ 6、不銹鋼印刷平臺。均布￠1.0-￠1.5吸氣孔平臺，自動旋渦真空泵，強力吸附。
■ 7、印刷平臺X軸、Y軸向精密微調手柄易調，套色精準，保證多色套色精準。
■ 8、設有手動/半自動/全自動三種印刷模式，自動印刷間接時間數字控制（1～9秒）。
■ 9、機械網臂安裝氣缸氣動離網，有效防止大面積印刷產品粘版和印刷圖案糊版，確
保產品質量。
■ 10、刮印和回墨的角度可調節(0～35度)，調整方便。
■ 11、整機配有安全防護裝置。
■ 主要參數
項目 | 參數 |
印刷臺面尺寸（寬×長） | 500×700 mm |
吸氣面積（寬×長） | 400×600 mm |
最大印刷面積（寬×長） | 400×600 mm |
最大裝框尺寸（寬×長）
| 650×950 mm |
版框厚度 | 25～40 mm |
印件厚度 | 0.1～30 mm |
刮刀/墨刀調節角度 | 0～35° |
臺板微調范圍 | ±10 mm |
臺面高度 | 880+20 mm |
洗版高度 | 220 mm |
最大產能 | 700 P/H |
適用電源 | 單相/220V，50/60Hz |
功率 | 2.5 KW |
氣源壓力 | 0.5～0.7 MPa |
機器尺寸（長×寬×高） | 1160×930×1650 mm |
機器重量 | 350 KG |
■ 結構配置
結構部分 | 項目 | 配件名稱 | 配置說明 |
基本結構 | 結構 | 立式 | |
機架 | |||
橫梁 | 拉鋁型材橫梁 | 擠壓鋁型材 | |
導柱 | |||
底座 | 加厚鋼板底座 | 加厚鋼板通過加工平整實效處理 | |
機架升降 | 升降驅動 | 電動 | 臺灣大同減速機+士林變頻器 |
升降導向 | 雙立柱 | ||
印刷系統 | 印刷驅動 | 變頻系統 | 臺灣利明電機+士林/變頻器 |
印刷導向 | 線性導軌 | 臺灣上銀直線導軌 | |
版架系統 | 網版夾緊 | 機械組合 | 五星手柄 |
離網系統 | 氣動 | 臺灣亞德客氣缸 | |
刮墨/回墨系統 | 氣動 | 臺灣亞德客氣缸、刻度顯示壓力微調 | |
平臺系統 | 是否吸氣 | 吸氣 | 風機 |
平臺微調 | 吸氣平臺 | 刻度顯示精密微調 | |
控制系統 | 控制電路 | 單片機 | 微電腦單片程序集中控制 |
電氣元件 | 施耐德/正泰 | ||
氣動元件 | 臺灣亞德客 | ||
安全裝置 | 安全剎車 | 接近開關 | 氧化紅色標準獨特剎車板 |
注：秉承技術不斷進步的原則，故本陳述中的圖片、說明及參數僅供參考，以最新實物或雙方洽談合同時約定為準。
■ 售后服務說明
1. 售后服務的方法：定期或不定期走訪維護、現場操作及技術培訓。
2. 售后服務的費用：一年內我司承擔。
3. 售后服務的內容：
1) 設備出現故障，電話溝通不能解決時，我司技術人員可在三天內到達現場解決問題。
2) 售后服務不僅僅是設備的維修維護，還包含工藝技術的全力潛心支援。我公司工藝技術人員可在進行現場技術培訓，提供全套絲網印刷工藝技術、信息及設備方案。
3) 定期或不定期有專業技術人員定期走訪跟蹤用戶設備的使用情況。
4) 絲網印刷機械及輔助設備的全面維修、維護及舊設備改良。
5) 設計定做專用產品絲網印刷機械及輔助設備。
6) 我公司售后技術服務部設有絲網印刷生產及管理人員交流信息服務，可為用戶推薦各類絲網印刷生產工藝技術實用人才。
為您提供高效半自動絲網印刷解決方案！
