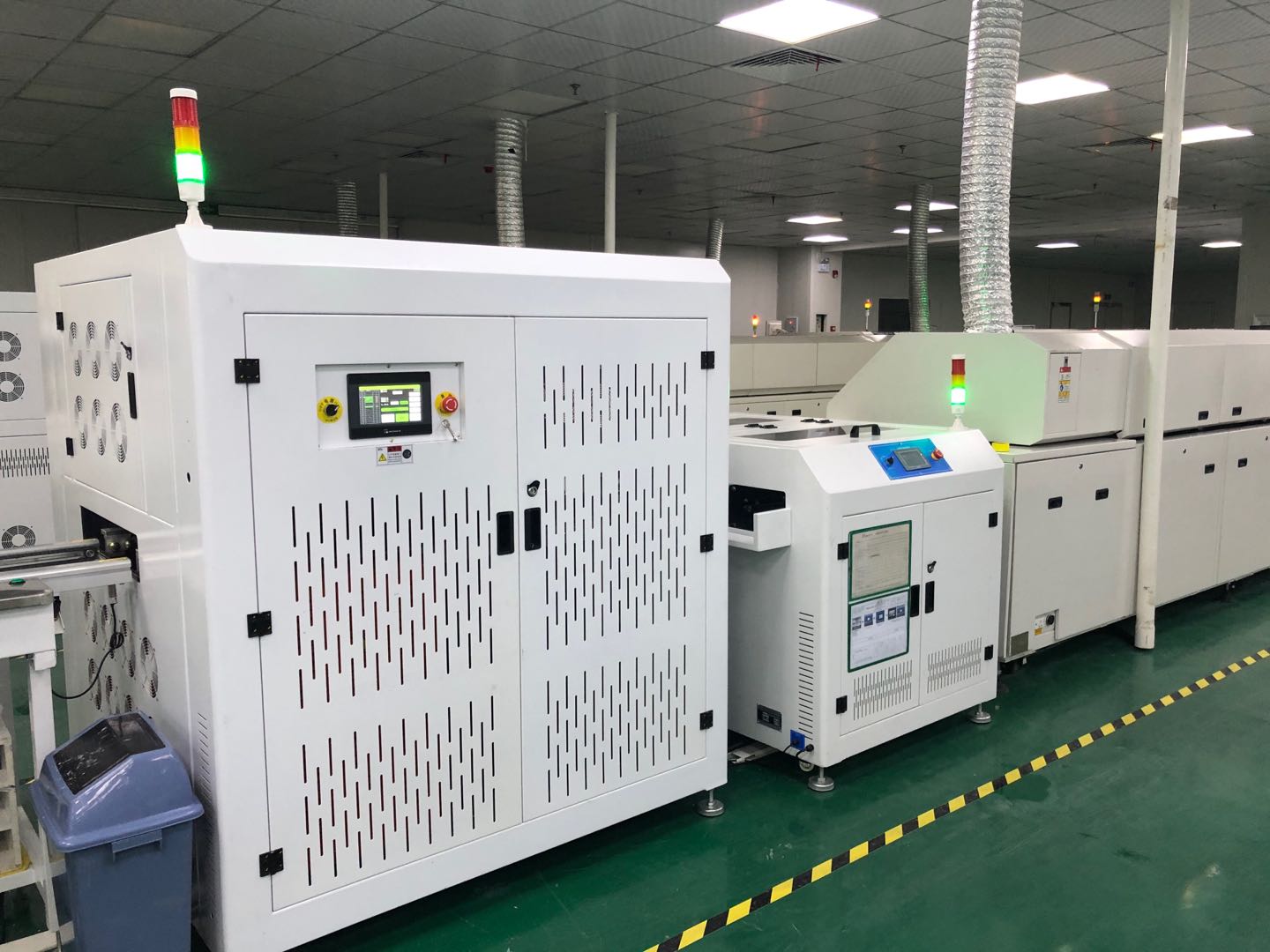

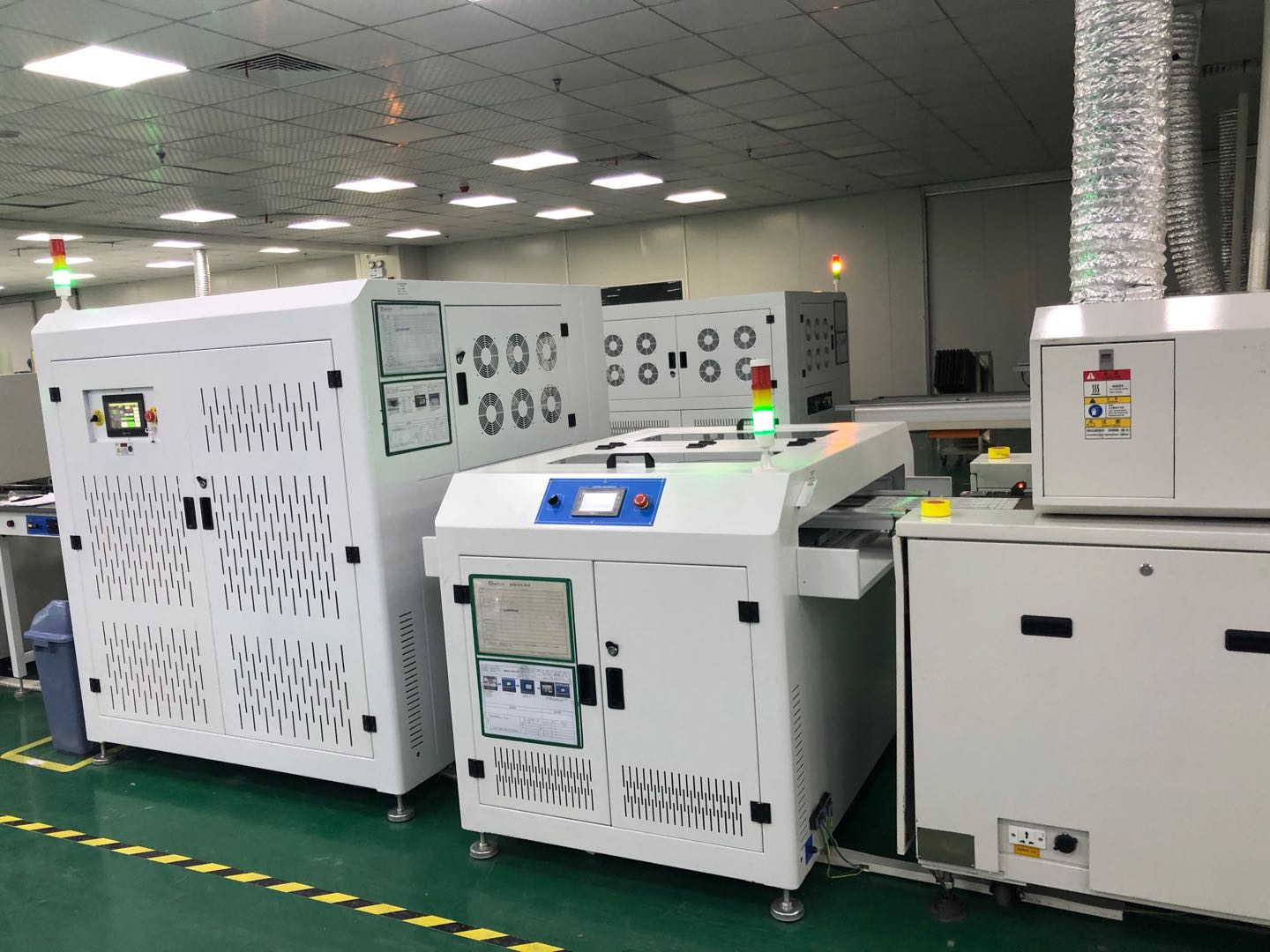

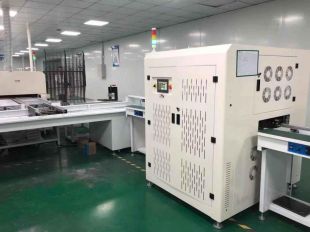

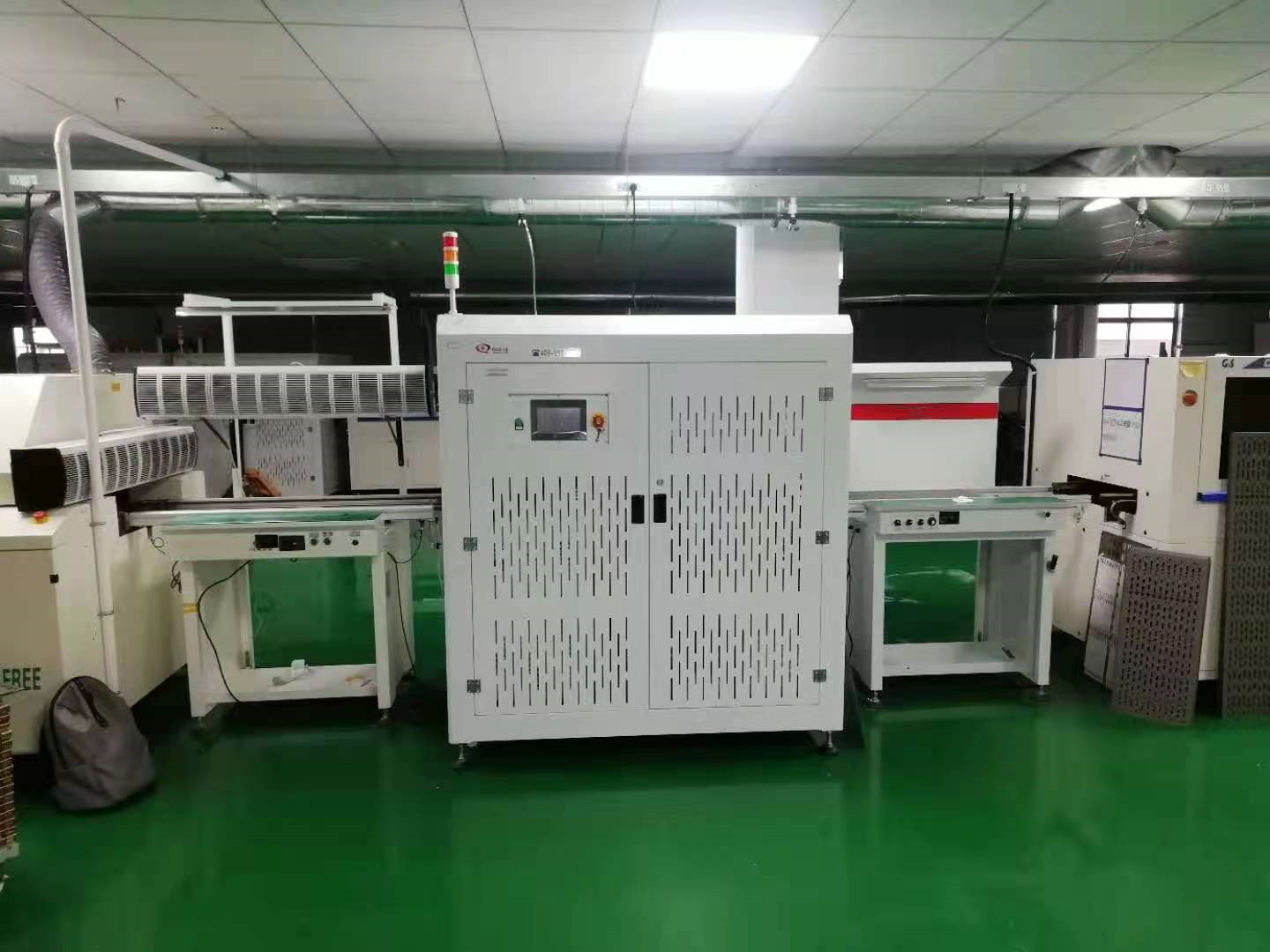

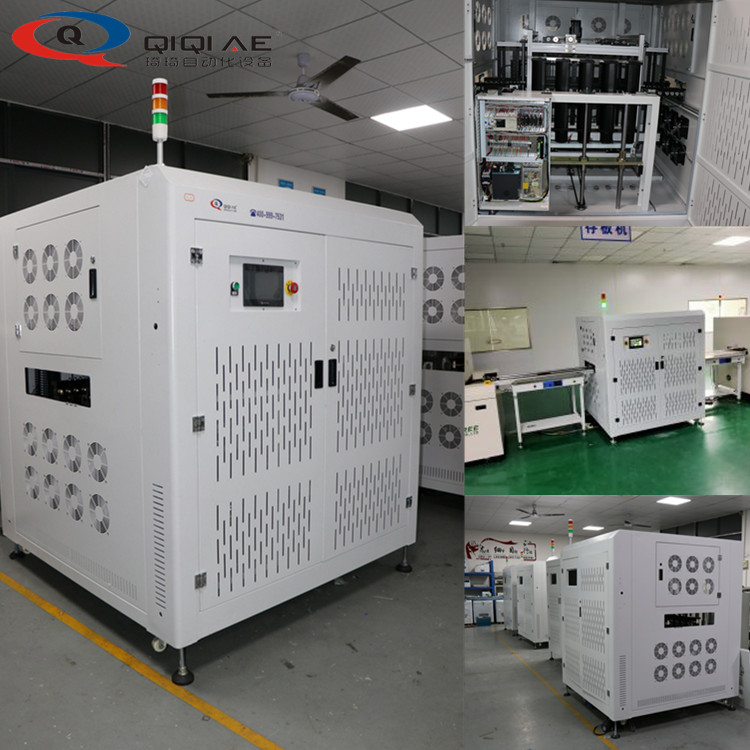

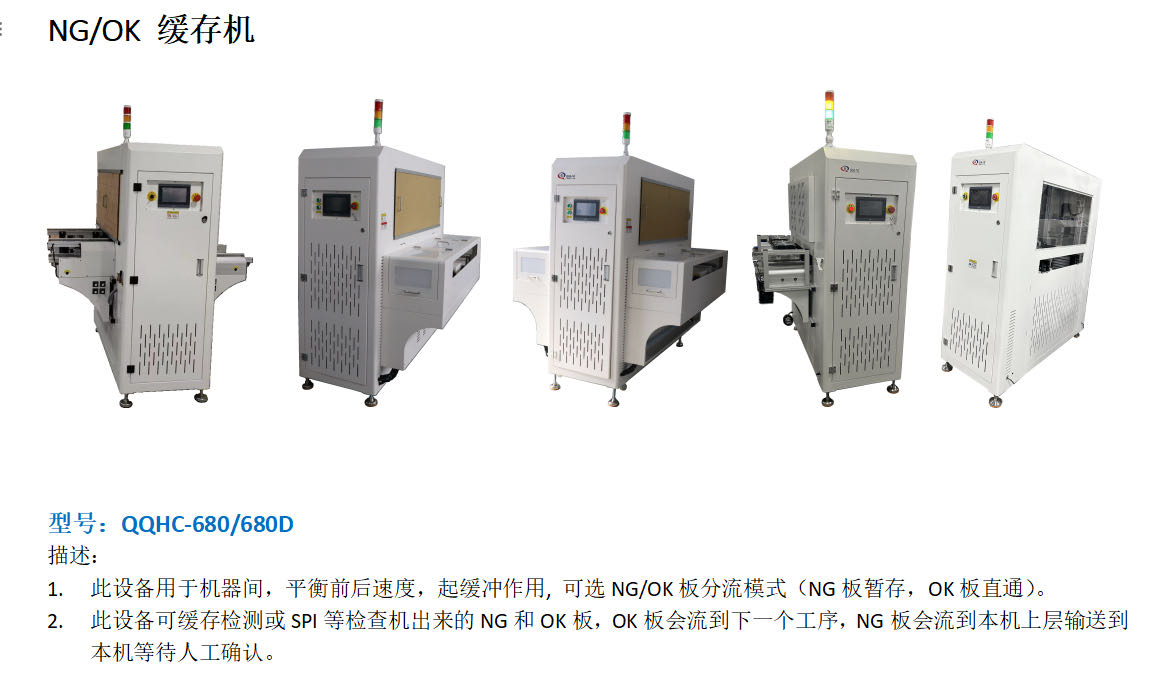

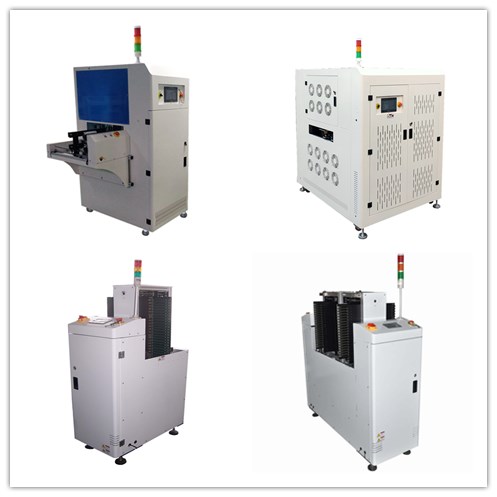

爐后冷卻緩存機 型號:QQHC-680-HE

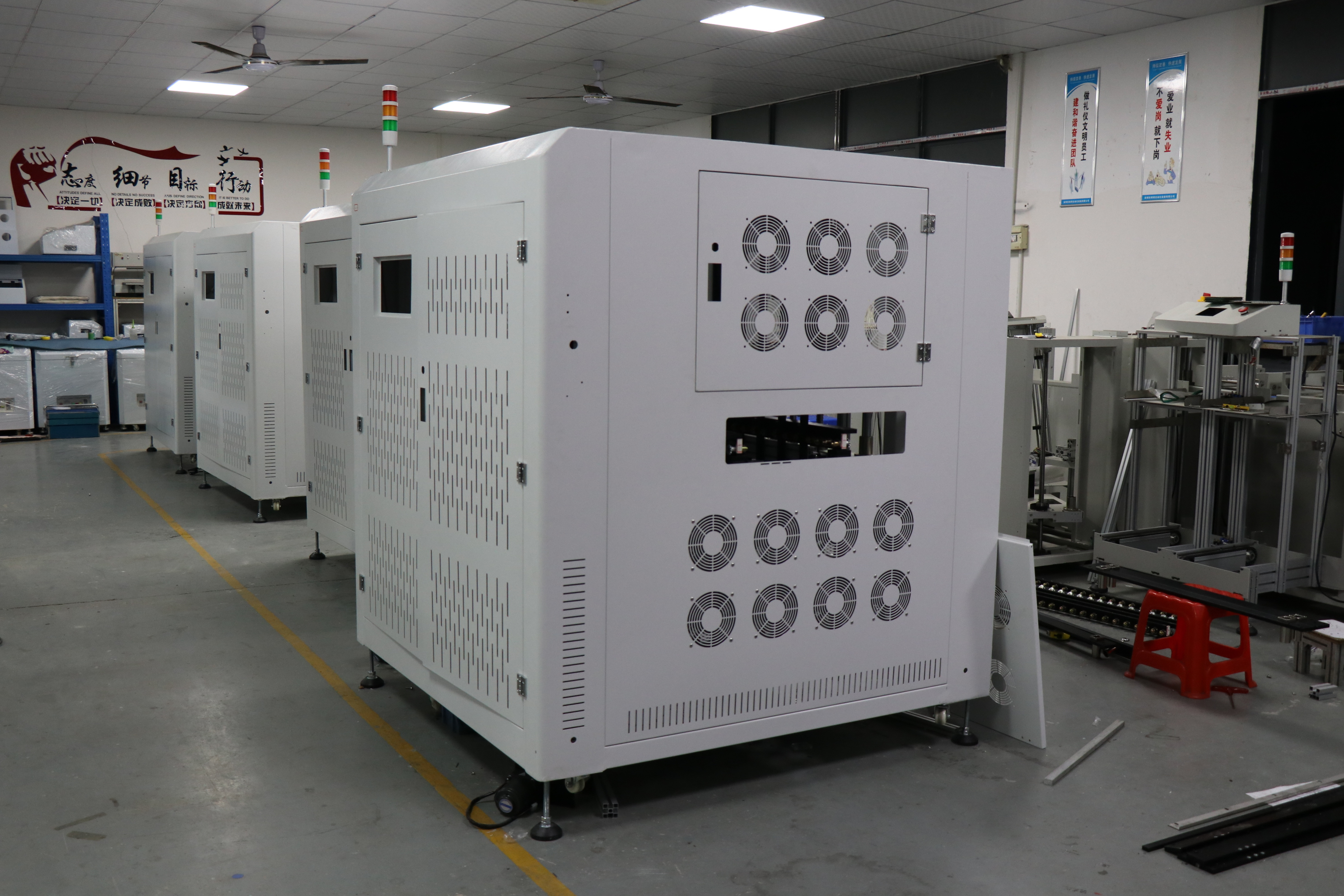

冷卻方式:采用自然風冷;四周配方形風扇,升降區內配有7臺橫流風機;冷卻時間可調節;可確保出板溫度低至400C;
外型尺寸:(L)1500*(W)1500*(H)1750mm
緩存數量:20片(原器件高度超高時,可設二層或三層為一步距);
外型結構:全鈑金外架,內部升降為鋁型材筐架+鋁板機加工件拼裝,封板噴涂處理,顏色為電腦白;
過板尺寸:(L*W)50*50~(L* W)1200*350mm * 厚度小于5mm(載板長度方向?yàn)楸緳C(jī)的長度方向)
產品重量:≤5KG/個;
電源:220V/AC/50-60HZ,壓縮空氣:5~6Kg/cm2
固定邊:前固定,傳送方向:左至右或右至左(選配定制);
傳送高度:900±20mm;
適應PCB或治具邊緣承托元件到邊距:5MM;
升降步距選擇:1-3層(25 mm步距);
傳輸帶:采用獨立滾輪式結構;鏈條傳動;
主要功能:先進先出,后進先出及PASS直通功能。存板后到出板層位待機。
升降為滾珠絲桿;電機為步進電機;
運輸采用高精密步進電機運輸。
升降動力:帶剎車?yán)踪惒竭M(jìn)電機;
寬窄調節:4條滾珠絲桿手搖調節;
設備節拍: 進板→緩存區→緩存出板;總計22秒之內(一個節拍),傳輸速度:1-15米/分鐘;
環境溫度:≦400C,工作臺承受溫度≦1000C;
PLC:采用原裝進口三菱PLC+7寸威倫人機觸摸屏操作界面,操作和設定參數十分方便。
位置檢測:采用歐姆龍光電傳感器;
電器制作全部符合國家電氣規范;控制與動力:光電感應器感應,帶剎車步進馬達升降,可編程控制器(PLC)觸摸屏控制,,有故障顯示功能,維修方便。絲桿調節;標準(SMEMA)聯機信號,可與其它設備在線連接。
規格齊全,可根據客戶要求定做!
型號 | QQHC-680 |
外形尺寸 | L1500*W1500*H1750mm |
冷卻方式 | 采用自然風冷;四周配方形風扇,升降區內配有7臺橫流風機;冷卻時間可調節;可確保出板溫度低至400C;
|
外型結構: | 全鈑金外架,內部升降為鋁型材筐架+鋁板機加工件拼裝,封板噴涂處理,顏色為電腦白;
|
電路板尺寸 | 50*50~1200*350mm |
固定邊 | 前固定 |
傳輸帶 | 采用獨立滾輪式結構;鏈條傳動 |
產品重量 | ≤5KG/個 |
電路板容量 | 20pcs |
重量 | Approx. 150kg |
循環時間 | Approx.10s |
步距選擇 | 20mm步距或用戶指定 |
PCB運輸方向 | 左→右或右→左(選配) |
PCB運輸高度 | 900±20mm(或用戶指定) |
電源 | AC 110/220V,1P |
電負荷 | MAX:250VA |
氣壓及氣流量 | 4~6bar,MAX:15 L/min |
