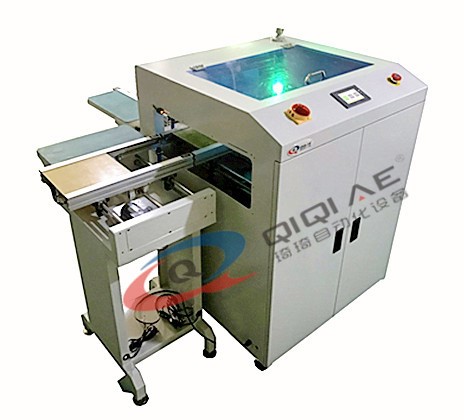

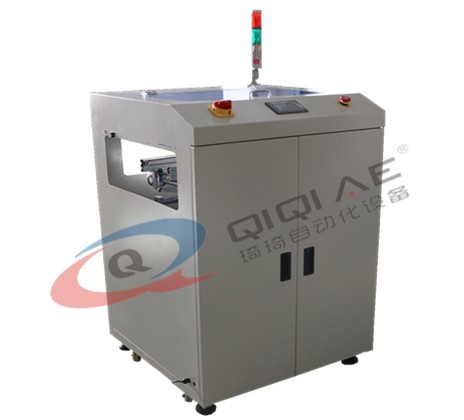

型號:QQPZ-30M/L/D
描述:此設備用于調整生產線上電路板的運行方向(90°,180°,270°)。
功能及特點:
1. PLC控制系統(tǒng),人機控制界面,操作更簡單。
2. 封閉式的機構設計確保操作安全可靠。
3. 頂部安全蓋可以打開,方便機械維護。
4. 旋轉及導軌伸縮均采用高精度剎車步進電機傳動。
5. 平衡,穩(wěn)定,精確的旋轉模式,寬度可調。
6. 采用多個進口光電感應開關定位。
7. 90度或直通可選。
8. 整機實時故障監(jiān)視報警功能。
9. 兼容的SMEMA接口。
型號 | QQPZ-30M單軌 | QQPZ-30L單軌加大 | QQPZ-30D雙軌 |
外形尺寸(L*W*H) | 700*700*1200mm | 850*850*1200mm | 1200*850*1200mm |
電路板尺寸(L*W) | 50*50~400*300mm | 50*50~400*500mm | 50*50~400*300mm |
重量 | 120kg | 150kg | 220kg |
PCB運輸方向 | L→R 或 R→L(根據線體擺放位置而定) | ||
軌道固定邊 | 前固定(或后固定) | ||
皮帶類型 | 防靜電扁平皮帶 | ||
輸送速度 | Approx.5s | ||
電源 | AC 100/220V 50Hz | ||
電負荷 | MAX:250VA |
