描述:

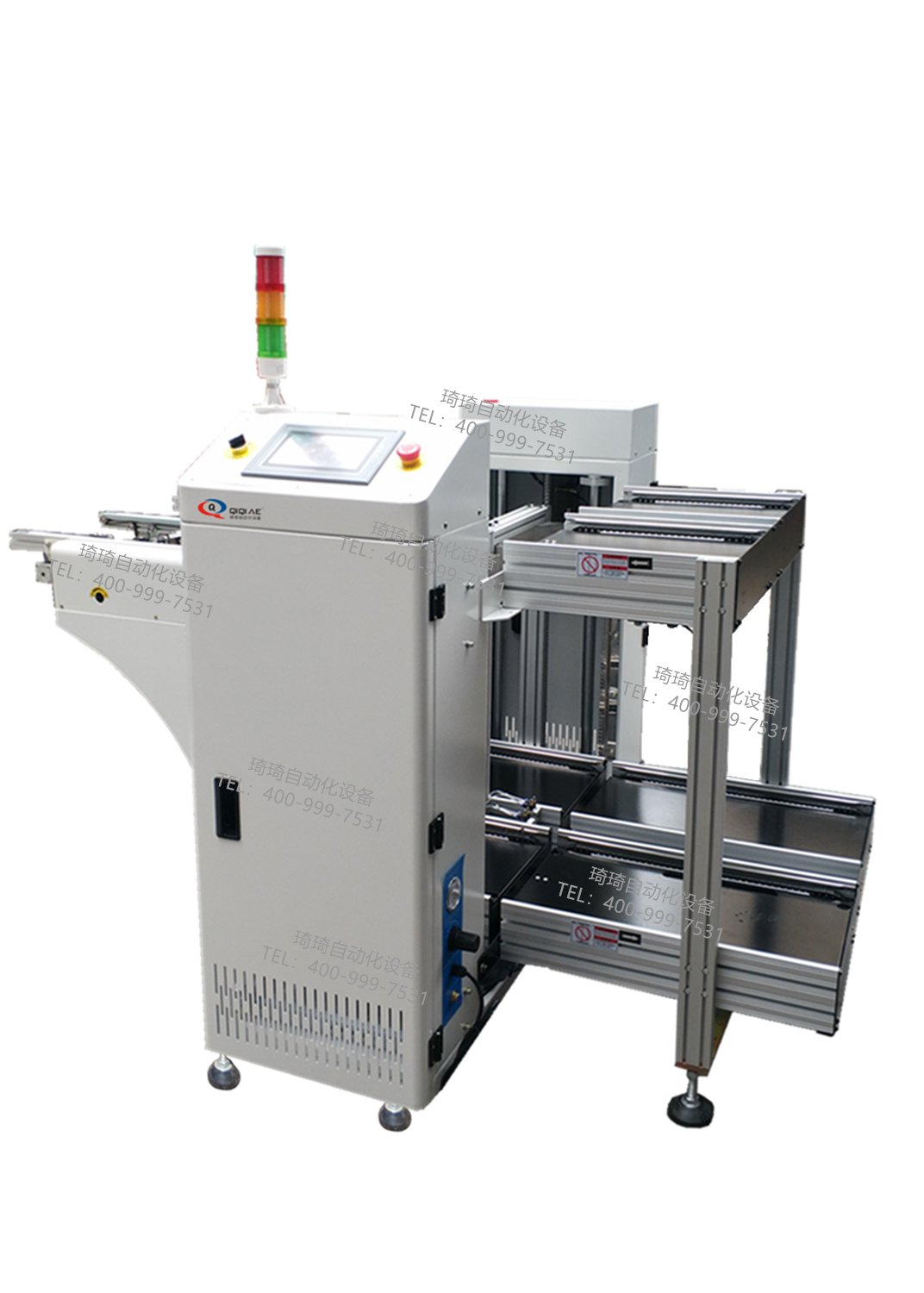

此設備用于SMT生產線上后端電路板的收板操作,直通上板雙軌收板機。
功能特點:
1.本機結構原理采用2套升降平臺自動升降+2套進板推板機構+2套料筐進出機構。
2.動作簡介:雙軌上位機出板至本機求板本機進板/機構接駁接板送至料筐升格并重復裝滿筐出筐。
3.可根據用戶不同大小的PCB板和特殊需求訂制各種非標機型。
4.適應各種SMT、DIP或組裝生產線全自動上板。
5.采用品牌氣動元件,結構合理,壽命大幅延長。
6.采用高性能PLC控制,具有運行穩定,抗電磁干擾能力更強的特點。
7.大屏幕人機界面,人機對話十分方便、簡易、生產中狀態監控清晰。
8.機器信號、及電機啟動均采用日本原裝歐姆龍中間繼電器+PLC控制,減少外部信號源對本機傷害的可能性。
9.明緯直流開關電源獨立供電,保障光電傳感器,步進電機的供電,大大提高設備穩定性。
10.整機機架采用δ 2mm冷軋鋼板激光加工+數控沖壓+二氧化碳保護焊接+噴塑工藝+精細裝配工藝,造就高品質生產裝備。
11.配備行業標準信號: SMEMA,可與其它設備進行在線自動化聯機運行。
技術參數:
型號 | QQULD-250D | QQULD-330D | QQULD-390D | QQULD-460D |
外形尺寸(L*W*H) | 1750*1600*1250±20mm | 1850*1800*1250±20mm | 2345*2000*1200±20mm | 2600*2100*1200±20mm |
電路尺寸(L*W) | 50*50~330*250mm | 50*50~445*330mm | 50*50~530*390mm | 50*50~530*460mm |
料箱尺寸(L*W*H) | 355*320*560mm | 460*400*560mm | 535*460*570mm | 535*530*570mm |
待機料框數量 | 上下輸送各2個,升降臺2個 | |||
PCB運輸方向 | 左→右或右→左(選配) | |||
料箱更換時間 | Approx.30s或用戶指定 | |||
控制方式 | PLC+2套獨立電控系統 | |||
步距選擇 | 10,20,30,40mm或用戶指定 | |||
電源 | AC 110/220V;1P | |||
電負荷 | MAX:300VA | |||
氣壓及氣流量 | 4~6bar; MAX:10L/min |
