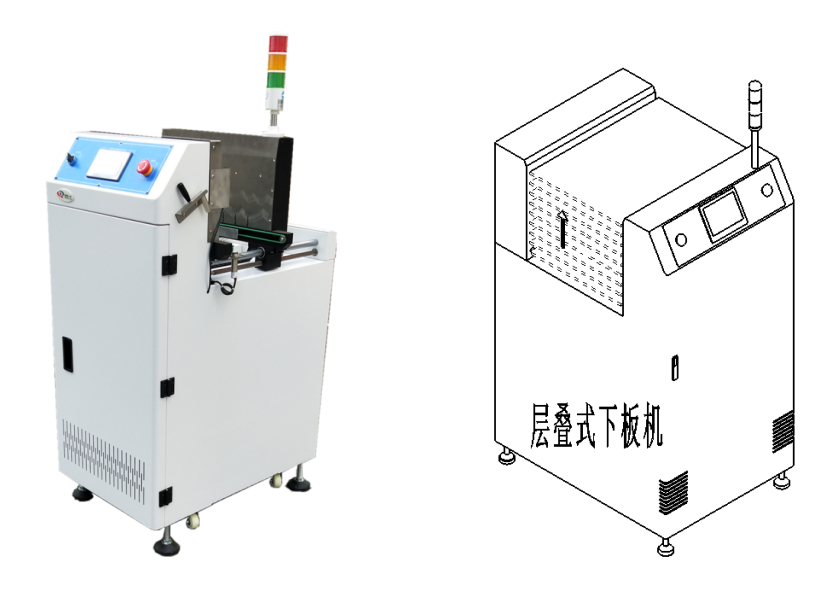

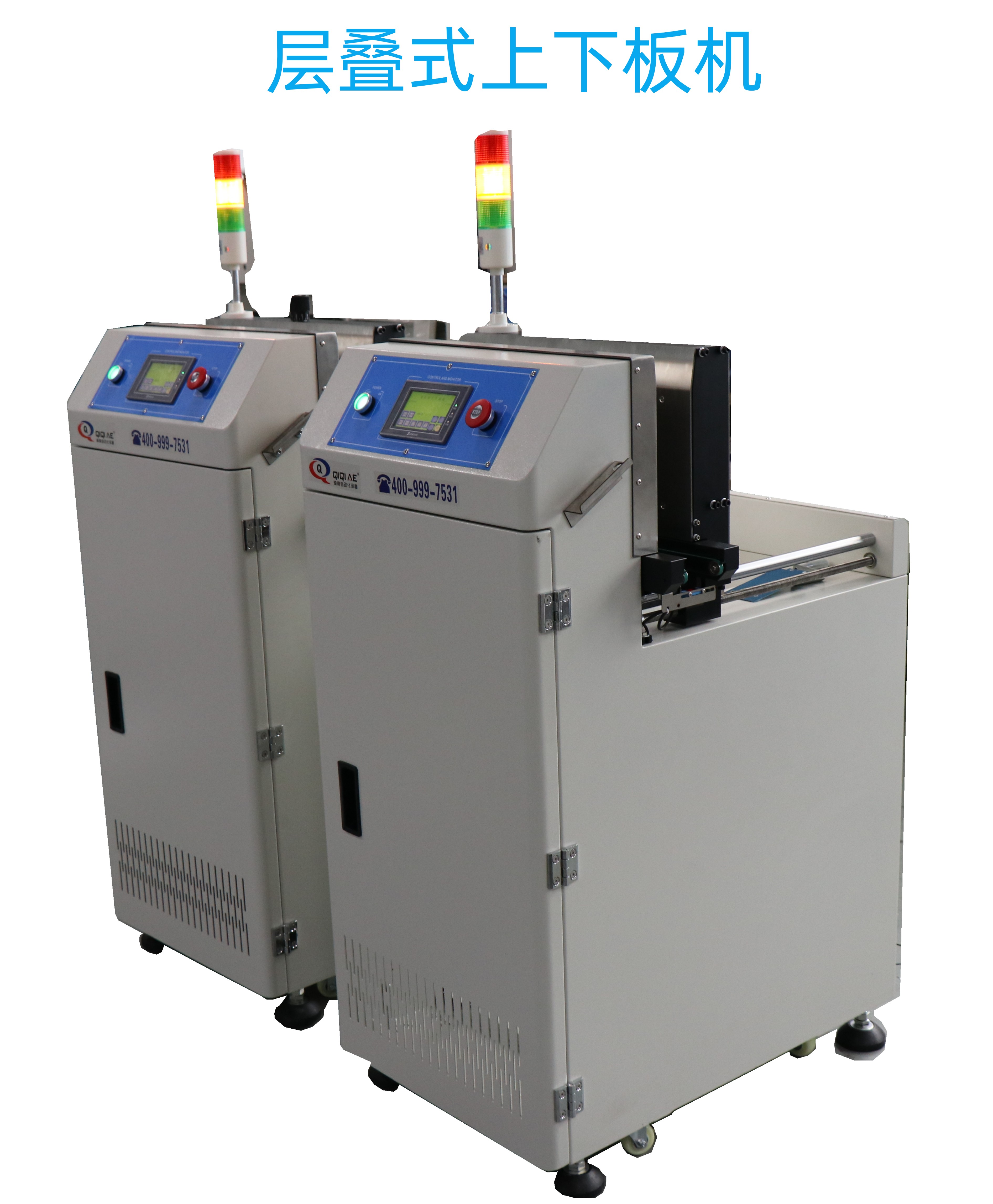

功能描述:此設備用在SMT生產線前端,將做好的PCB板收納好。當接收到上位機選用亞德客標準氣缸推板,出板信號后,將光面PCB板收納在疊板位。
可根據客戶PCB板大小要求定做各種非標機型;
特點:
開口式設計,便于取PCB;
控制系統采用PLC可編程控制器。
選用進口精密導桿、軸承調寬;
采用標準步進電機運輸,確保平穩;
LED三色工作指示燈,觸摸屏操作界面,人機對話十分方便,操作方便、簡單,時實查巡設備工作狀態;
具有直通功能、機器體積小,可節省空間。
順滑平行的絲桿寬度調節方式。
支撐腳采用專用M16膠底腳杯,防震,不易移位
標準配備SMEMA信號接口,可與其它設備進行在線接駁;
黑板檢測( 選項)
技術參數:
型號 | QQDB-450-U |
機器外型尺寸 | L600*W800*H1200(不含警燈高度) |
PCB寬度 | 50-450 |
PCB運輸高度 | 900±20mm(可定做) |
PCB運輸方向 | 左→右(可選右→左) |
PCB厚度 | 1-5mm |
最快供板速度 | >10片/Min |
控制方式 | PLC+觸摸屏 |
電力消耗 | 150W |
輸入電壓 | AC 220V 50-60Hz |
輸入氣壓 | 4-7Kg/cm2 |
重量 | 165KG |
