外型尺寸:L700*W845*H980(mm)
收板方式:.自動平板疊接板方式
PCB寬度 PCB Width 50~450(mm)或訂做
PCB長度 PCB Length MAX:400MM或訂做
PCB厚度Approx.200pcs(0.6mm厚電路板)
PCB運輸過板高度:900±20mm(或用戶指定)
傳輸方式 :W500mm*2.0厚皮帶傳輸
傳輸方向 PCB Direction 左至右
電力消耗:150W
傳送速度 >20片/Min
輸入電壓:AC 110/220V 50-60Hz
控制方式 PLC 控制
技術參數:

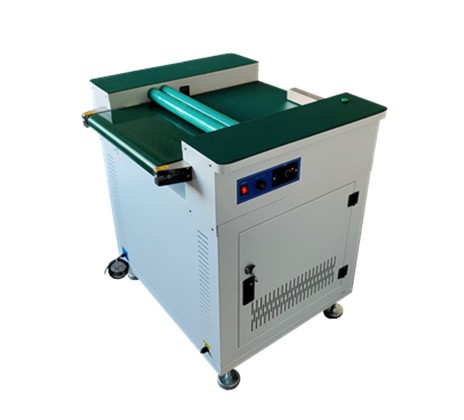

本機結構原理:此設備用于打標機或掃碼機后,將PCB平面裸板層疊收放到料架上,于上位生產線軌道上的板層疊上放并上疊,實現自動平板收板操作功能,節約人工。
可根據用戶不同大小的PCB和特殊需求訂制各種非標型機
外型結構:鈑金制作及噴涂處理,
表面處理:顏色為電腦白塑粉;
固定邊:前固定.
控制與動力:光電感應器感應,步進馬達升降;
可編控制器(西門子PLC)控制,,輕觸式按鍵操作。
