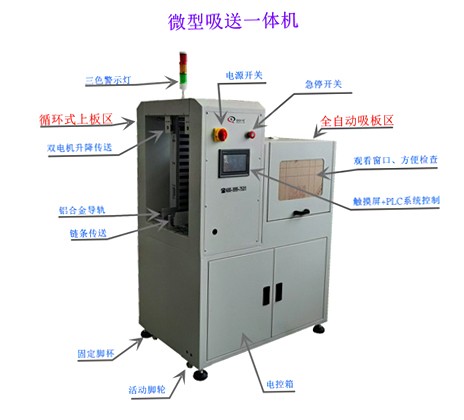

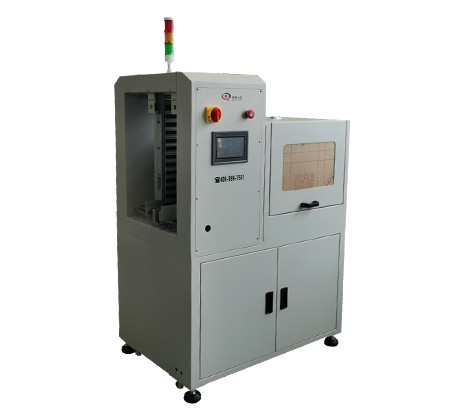

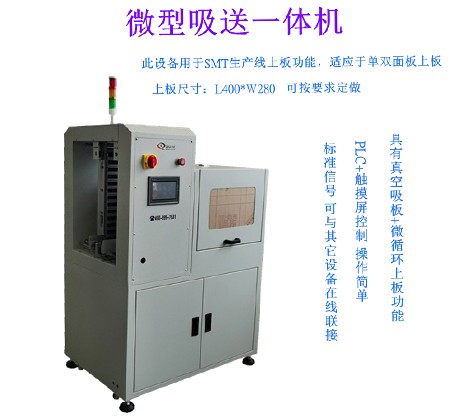

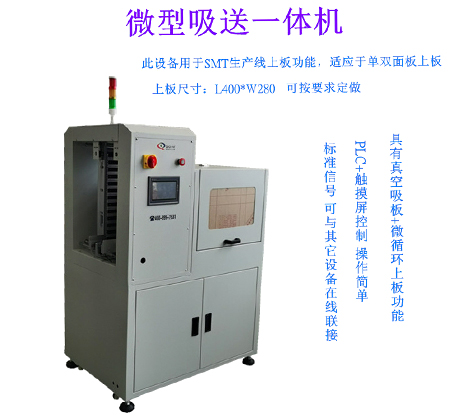

此設備為單、雙面PCB高效快捷送板傳送裝置。
功能特點:
1. 操作簡單易懂,開關和按鍵控制,無需繁雜的觸摸。

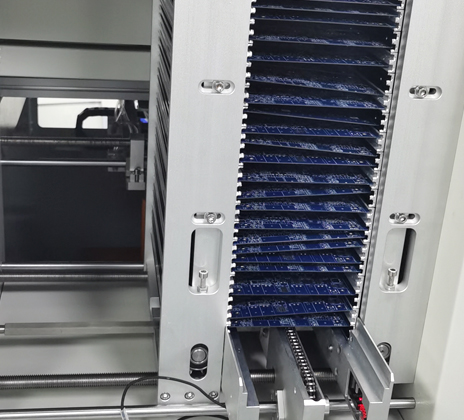

2. 微循環上板時電路板的厚薄、孔位、元件高低不受任何影響。
3. 吸板過程,高效快捷,送板部份無需板框,方便靈活,下降步數自動感應無需設置。
4. 各種安全保護與提示,嚴防卡板與停機。
5. 信號標準,可對接任何自動印刷機和貼裝設備。
6. 吸板完畢自動轉換至送板,不間斷供板,提高效率。
7. 可根據客戶要定做不同規格
型號 | QQSLD-280 |
外型尺寸(L*W*H) | L1040*W685*H1480mm |
微循環上板尺寸 速度 | 厚(0.35~10)*長(60-400)*寬(50-280)mm <8s/pcs (加大可訂) |
吸電路板尺寸 速度 | 厚(0.3~5)*長(50-300)*寬(40~280)mm 速度<6s/pcs; 重量<0.5kg/pcs |
電壓 | AC110/220V |
功率 | ≤100W |
氣壓及流量 | 0.4~0.7MPa MAX:10L/min |
運輸高度 | 900±20mm可調 |
送板數量 | 一次性裝入50片,中途用多少可另補加多少 |
吸板數量 | 厚0.3~3mm板約放220~450pcs,放板高度300mm(可訂制) |
重量 | Approx.125kg |
