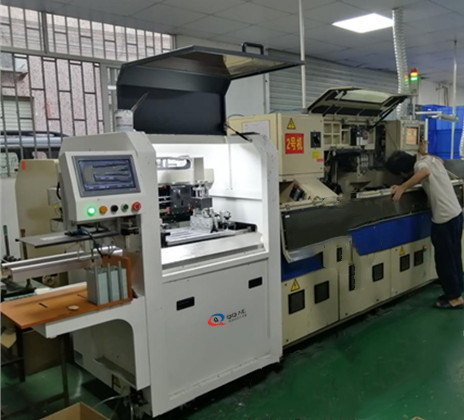

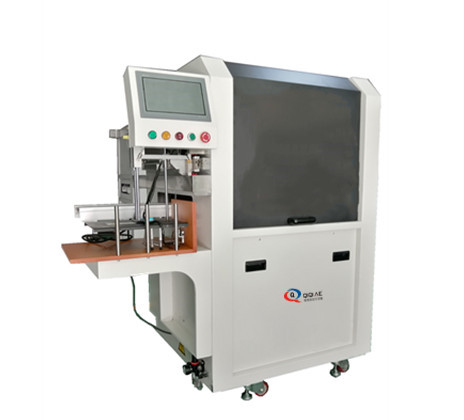

全自動錫膏印刷機經濟型
特點:
高性價比的首選機型,自動上板、自動定位、最大可刷500MM的大板。
1、全自動直角定位系統;
2、獨特刮刀自適應系統;
3、智能傳輸系統;
4、保養預警功能;
5、印刷參數智能模塊;
6、人性化操作界面;
產品特點:
1、本設備是根據近年來迅猛發展的光電行業需要而開發的一款專門針對LED燈板/驅動電源/小家電等電路板產品錫膏印刷的高速全自動錫膏印刷機。本機可適應各種LED燈源板的拼板進行全自動錫膏印刷。
2、可編程印刷頭:多套閉環步進馬達驅動相當于高精度的伺服電機驅動效果,保證其印刷的精度,左右刮刀壓力單獨可調,確保因刮刀材質疲勞變形而產生的前后印刷不一致性;有效地控制行程,提高印刷效率,防錫膏外泄。
3、標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命。
4、精確的機械對準系統,確保印刷偏差的可控范圍。
5、PCB夾持裝置系統配置電路板頂板鋁座和真空吸盤確保PCB側邊柔性夾緊裝置,保證PCB夾持時不會產生彎曲變形;可配備底部真空吸嘴,在PCB定位時更有效的定位。
6、本設備適用于不同厚度PCB的高度手動調整平臺—保證PCB與鋼網最佳接觸
7. 加寬型同步帶傳動,傳送運力大,運速可控;步進馬達驅動,可編程實現不同的運輸速度及動作;新概念導軌,無縫傳輸確保PCB運輸?shù)目煽啃裕贿m應各種PCB板厚度,制程更簡便;
8.高適應性鋼網框裝夾系統可實現各種尺寸的網框的印刷,并可實現在生產過程中的快速更換機型。
技術參數:
外觀尺寸 | 1200mm(L)*1100mm(W)*1650mm(H) | |
印刷精度 | ≥2 Cpk@±30μm@,6σ | |
重復印刷 | ≥2 Cpk@±15μm@,6σ | |
循環時間 | 7s | |
網框 | 網框尺寸 | 470*370mm-570*650mm |
網框固定 | 氣缸 | |
網框調整 | 手動 | |
平臺 | 平臺調整范圍 | X:±4mm Y:±6mm |
平臺調整角度 | Z:±2° | |
PCB | 印刷尺寸 | 標配:Min50*50mm Max500*460mm |
PCB厚度 | 0.6mm-3mm | |
PCB重量 | ≤3kg | |
PCB翹曲 | 最大翹起7mm(含基板) | |
傳輸 | 傳輸方向 | L→R,L→L,R→L,R→R |
傳輸速度 | 100-1500mm/s可編程調節 | |
傳輸寬度 | 50-350mm | |
脫模 | 脫模方式 | 先起刮刀再脫模,先脫模再起刮刀,保持預壓力脫模(面脫模,線脫模) |
脫模速度 | 0.1-20mm/s | |
速度距離 | 0mm-3mm | |
工作條件 | 電壓要求 | 220V,±10%,單相50/60H |
功率要求 | 3kw | |
氣壓要求 | 0.45-0.6MPa | |
耗氣量 | 0.5ml/s | |
安全性能 | 絕緣電阻 | 1KV/3MΩ |
接地電阻 | ≤0.1Ω | |
運作噪音 | ≤87dB |
