琦琦自動化QQE-680全自動PCBA洗板機;是一款在線式全自動PCBA板專用清洗機,適用于傳統洗板水,無需人工接觸清洗劑,該設備把PCB板傳輸技術和毛刷清洗技術相結合,前后左右各個方向多道刷洗,清洗無死角,確保PCBA板達到潔凈要求。適合單面PCBA板焊接面的清洗,不會潤濕正面元件。

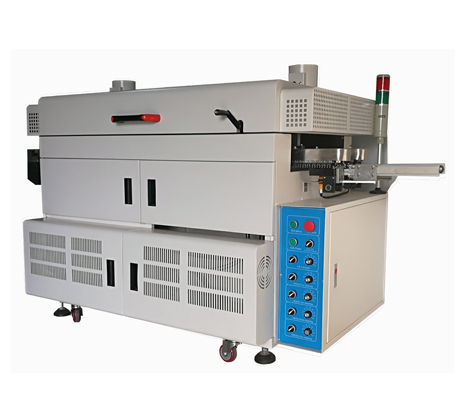

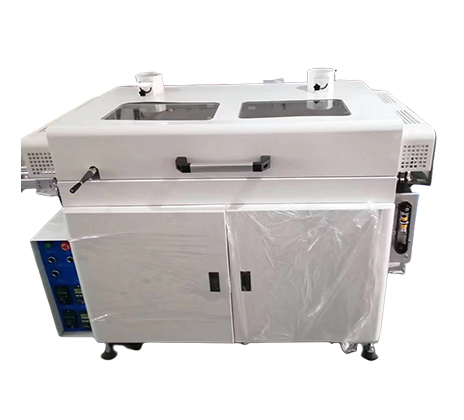

設備外觀圖
深圳市琦琦自動化設備有限公司
地址:深圳市寶安區沙井鎮共和第一工業區A區第5棟
聯系人:陳玲紅
電話:13410433179
傳真:0755-23223746
網址:http://tlcjl.cn
概述
琦琦自動化QQE-680全自動PCBA洗板機;是一款在線式全自動PCBA板專用清洗機,適用于傳統洗板水,無需人工接觸清洗劑,該設備把PCB板傳輸技術和毛刷清洗技術相結合,前后左右各個方向多道刷洗,清洗無死角,確保PCBA板達到潔凈要求。適合單面PCBA板焊接面的清洗,不會潤濕正面元件。
1.本機主要特點
? 本機獨有的機身結構,性能穩定,清洗效果理想干凈。
? 專用于錫珠、助焊劑痕跡及抓紋之清理。
? 進口防靜電刷,不會產生靜電,不會傷害PCB板。
? 適用于有板邊的PCB板(距離最少1.5mm),寬度10-300mm,加厚型彈片爪確保運輸中PCB板不會移位。
? 清洗劑自動涂覆系統:保證PCB板焊接面能均勻涂覆洗板水,不影響其他零件的表面。
? 圓盤刷+二道滾筒:確保PCB板各個方向清潔到位,無死角。
? 清潔毛刷高度,轉速(無級變速)均可調整,適應不同程度的清洗需求 。
? 工作所產生的廢棄物自動匯聚在機器下部的過濾箱內,方便清理。
? 采用高品質電子調速電機驅動,電機速度無級可調,經久耐用。
? 采用220伏供電。使用方便。
? 采用品牌電器,控制系統,確??刂葡到y(tǒng)具有可靠性和穩定性。
? 采用模塊化控制。
2.整機技術參數
技術參數: (可定制) | |
PCB板最大尺寸 | 300mm(W) x 300mm(L) (含載具) |
外部尺寸 | L1750*W820*H980±2mm |
涂覆滾筒尺寸 | φ95*L310mm (進口防靜電毛刷) |
圓盤刷尺寸 | φ310*H30mm (進口防靜電毛刷) |
0主軸轉速 | 0-500轉/分鐘(無級變速) |
工作電壓 | 220V 50HZ |
功率 | 0.5(KW) |
傳送速度 | 0.05~1.8m/min(無級變速) |
?
3.清洗工藝流程及工藝參數
? 清洗工藝流程
入料 → 一級毛刷清洗 → 二級圓盤式刷洗 → 三級毛刷清洗 →四級圓盤式刷洗
? 工藝參數
項目 | 工藝名稱 | 清洗介質 | 清洗時間 | 清洗方式 | 清洗箱 | 備注 |
1 | 一級清洗 | 清洗劑 | 按需求 | 滾筒刷(磨料) | 特殊SUS304 | |
2 | 次一級清洗 | 清洗劑 | 按需求 | 滾筒刷(磨料) | 特殊SUS304 | 針對頑固污漬 |
3 | 二級干洗 | --- | 按需求 | 圓盤刷(棕毛) | 特殊SUS304 | |
4 | 三級清洗 | 清洗劑 | 按需求 | 滾筒刷(磨料) | 特殊SUS304 | |
5 | 四級干洗 | --- | 按需求 | 圓盤刷(棕毛) | 特殊SUS304 |
4.清洗結構和功能
? 設備結構:包括上料接駁機構,運輸機構,毛刷清洗系統,循環過濾系統,風干系統,PLC程序控制器,等自動化控制系統等組成。各系統均為獨立模塊式設計,操作簡單,維護方便。
? 整機通過 PLC實現自動化控制,功能齊全,同時具備全自動、手動兩種操作模式。自動模式為(經濟運行模式),可大幅降低清洗劑和電能的消耗。
? 圓盤刷和滾筒刷同時對 PCB 板底部進行前后左右全方位清洗,清洗無死角。
? 清洗模塊 配備完全密閉的三級自動循環過濾系統,連續過濾清洗后來污漬,使清洗液始終保持在高水平的活性狀態,清洗液循環利用。
? 清洗液箱配備低液位報警和超限液位報警功能。
? 風干裝置,通過風扇作用在清洗后的 PCB 板上,使其表面迅速干燥。
? 濕洗模塊和干洗模塊的電機獨立,可獨立調節速度.獨立調節高度。適合各種PCB板的清洗工藝。
? 一級,次一級毛刷濕洗模塊:一級,次一級毛刷清洗模塊,包含兩組磨料刷,兩組噴淋管路,逆向旋轉對PCB板進行刷洗,清洗液回流至循環系統。
? 一級干洗模塊:包含一組圓盤棕毛刷,逆向旋轉對PCBA板進行清洗。
? 二級濕洗模塊:包含一組滾筒磨料毛刷,一組噴淋管路,逆向旋轉對PCBA板進行刷洗,清洗液回流至循環系統。
? 二級干洗模塊:包含一組圓盤棕毛刷,正向旋轉對PCBA板進行清洗。
6.液位控制裝置
? 當清儲液箱中的液面下降到低位液位警戒線時,液位控制器會發出報警信號,提示人工進行補液。
7.進料結構與傳送運輸系統
? 與運輸導軌同步的入板裝置,入料方便順暢
? 運輸采全程可視化,可清楚地觀察 PCB 板在機器內部的運行情況
8.循環過濾系統
清洗槽→儲液槽→初級過濾→沉淀池→儲液池→循環泵→返回清洗槽反復循環使用。
9.控制系統
? 控制模式:分為 《手動運行/智能化經濟運行》 兩種
1.手動運行模式:可手動逐個完成各系統功能
2.智能化經濟運行模式:當機器內無PCBA板通運時,系統會自動進行判斷,此時清洗毛刷, 水泵進入停止?fàn)顟B(tài)。清洗液循環系統進入全密閉狀態。
10.機器安裝
? 設備安裝預留空間:流水線單邊三個人工工位
? 供電要求:
電源電壓:AC 220V
電壓波動范圍:220V±10%
頻率及波動范圍:50Hz±1Hz
11. 易損件明細表
項目 | 名稱 | 規格,型號 | 數量 | 單位 | 備注 |
1 | 鏈爪 | 雙勾爪 | 300 | 個 | |
2 | 初級過濾 | 海棉+不銹鋼濾網 | 1 | 個 | |
3 | 防靜電滾筒毛刷 | φ95*L310mm | 3 | 個 | |
4 | 防靜電圓盤毛刷 | φ310*H30mm | 2 | 個 |
關鍵配件的型號與品牌
機器型號 | 琦琦自動化QQE-680 |
控制系統 | 三菱 |
運輸馬達、牙箱 | 臺灣臺力 90W |
洗板馬達一 | 臺灣臺力 300W |
鏈爪 | 專用洗板雙鉤爪 厚度2.0mm |
洗板馬達二 | 臺灣臺力 180W |
內循環水泵 | 臺灣 ShiYuAn |
清潔毛刷 | 進口防靜電毛刷 |
涂覆毛刷 | 進口防靜電毛刷 |
電磁閥 | 亞德克 |
調節閥、接頭等 | 優質國產 |
中間繼電器 | 正泰 |
軸承座 | TR |
軸承 | NTN |
光電開關 | FOTEK |
接近開關 | OMRON |
U型測速光眼 | OMRON |
空氣開關/總開關 | 正泰 |
交流接觸器 | 正泰 |
按鈕開關 | 正泰 |
隨機附件 | 工具箱/易損件/說明書/電路圖/送貨清單 |
