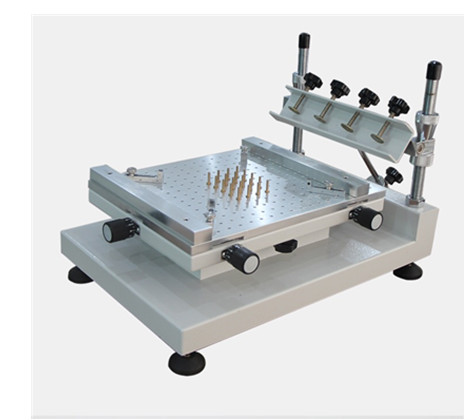

標準精密型錫膏手動印刷臺


項目詳情

產品特點:

1. 組合式萬用工作臺,蜂窩定位板可依PCB大小設定支撐頂針位置;

2. 定位工作臺面可X軸、Y軸、Z角度精密微調,方便快速精確對正;

3. 單、雙面PCB均可印刷;

4. 可選擇與印刷機相同的平臺,單雙面板定位方便靈活性極高,確保印刷精度。

5. 印刷網板可旋轉45度,且重復精度極高,可與機器媲美。

6. 校版方式采用鋼網移動,并結合印刷平臺的X、Y軸微調校正,方便快捷。

7. 機架采用加厚方通制作,選材上等,結實牢固,經久耐用。

8. 鋼網支架采用螺旋絲桿上下可調高度,方便控制PCB厚度。

9. 可根據客戶不同大小的PCB制訂各種尺寸的機型。

技術參數:

 號

QQYST-3040

QQYST-3060

QQYST-30120

外形尺寸(L*W*H)

560*390*350 mm

740*370*350 mm

1340×370×350 mm

平臺大小

300*400 mm

300*600 mm

300×1300 mm

PCB大小

250*400 mm

250*550 mm

250×1250 mm

適用模板尺寸

370*470 mm

420*680 mm

420×1450 mm

印刷速度

人工控制

PCB厚度

0~100mm

PCB微調范圍

Front/Side +10mm

印刷平臺高度

180mm

重復精度

±0.01mm

PCB定位方式

外形Outside/基準孔

重量

Approx.40Kg

Approx.55Kg

Approx.70Kg
