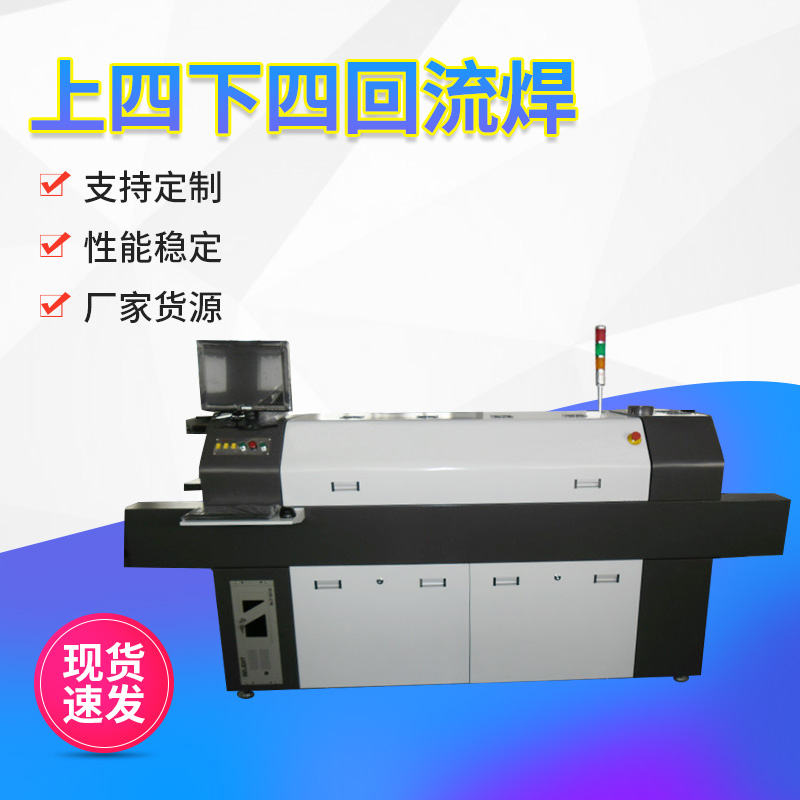

上四下四回流焊-帶導軌網帶

正面外觀可按要求定做各類回流焊

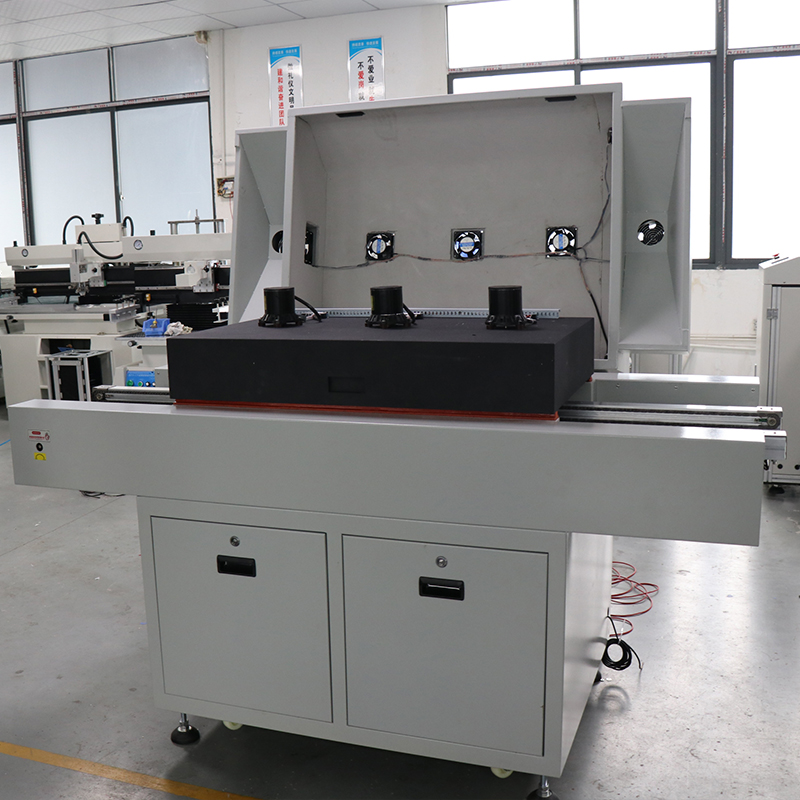

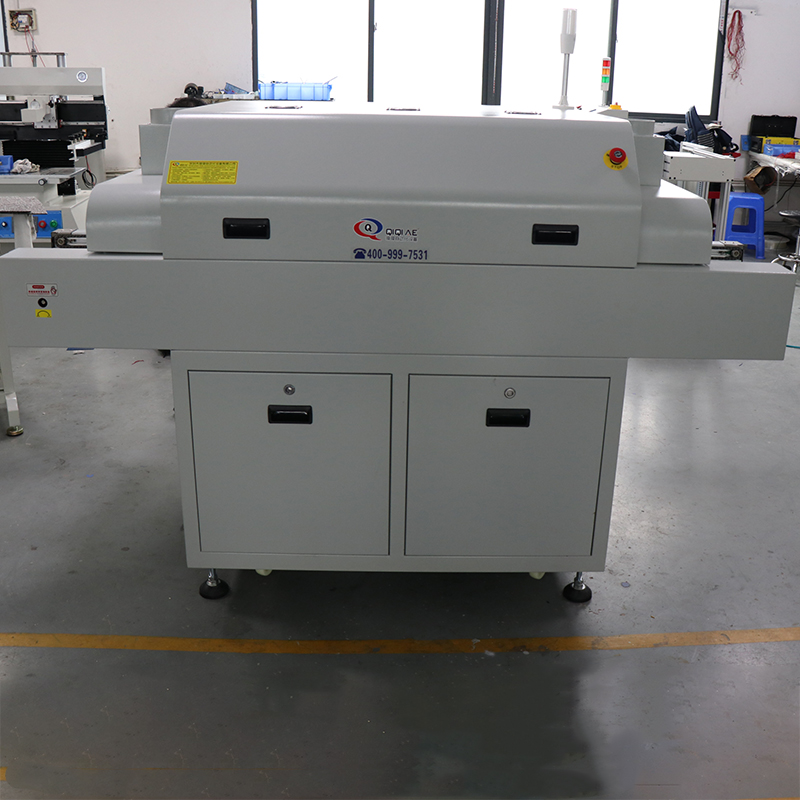

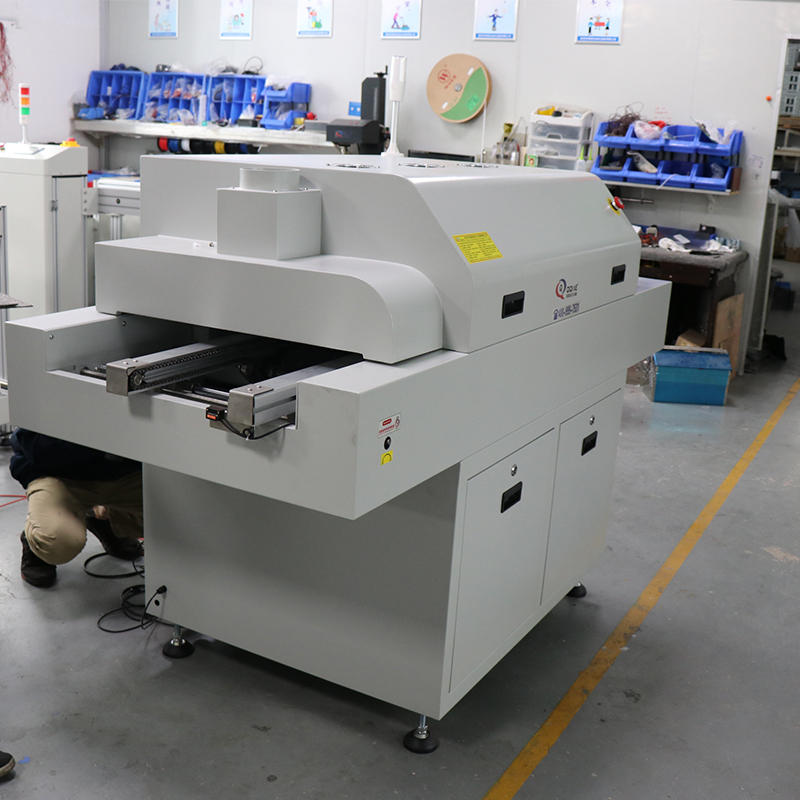

定做小型回流焊-帶導軌

定做各種回化爐...

服務熱線:400-999-7531

項目詳情

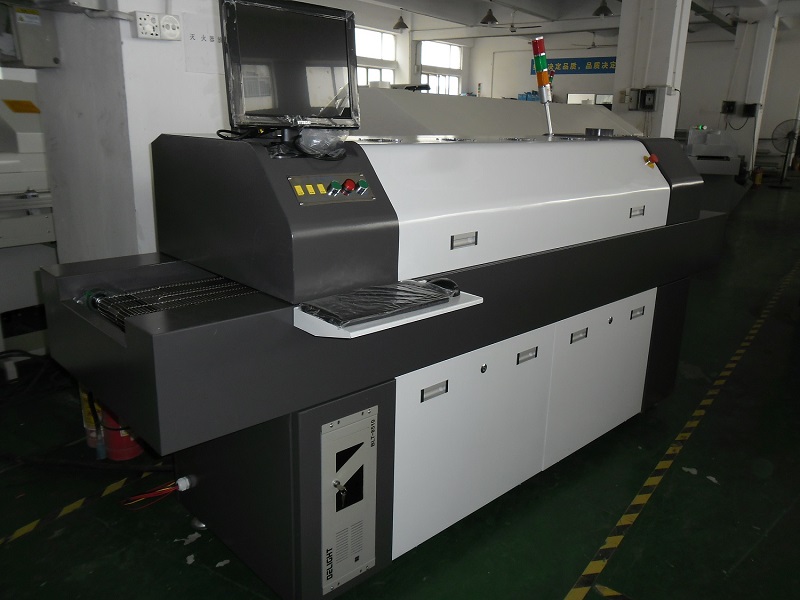

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖1)


整機技術參數

加熱溫區數量

上面4個小循環加熱區,下面4個紅外加熱區。

加熱方式

熱風發熱

加熱區長度

1400MM

傳送網帶寬度

400MM

導軌調節寬度

50-300 MM

傳輸方向

L—R  (R—L) 可選

傳送方式

網帶+導軌

運輸帶高度

900±20 MM

PCB運輸速度

0~1.8m/min

溫度控制精度

±1-2℃(靜態)

溫度控制范圍

室溫~300℃可設置

適用焊料類型

無鉛焊料/有鉛焊料

控溫方式

PID+SSR

電源

3Φ、380V、50HZ

啟動功率

20KW

工作功率

6.5KW

Approx.20min

Approx.20min

整機規格

L2600*615*1300MM

整機重量

300kg

機體顏色

整機電腦采用電腦白或電腦灰,兩端為土灰色或天藍色,可選。

外殼部分

機體結構

整機采用最新流線型外殼設計,采用2MM厚鋼板折彎制作外殼,機體底部有6個萬向輪,另有6個腳杯定位(可調節機體水平及高度);

前、后門結構

均為全封閉式磁鐵手扣,可拆卸式結構,保證最大的作業及維護空間

內膽結構

雙層機壁,內部填充美國西斯?fàn)枎r棉,增強保溫效果。

頂蓋開啟方式

氣彈簧支撐,前部打開,方便維護。

表面處理

防靜電噴涂高溫烤箱烘烤,美觀堅固耐用。

加熱部分

加熱區數量

上面4個溫區下面4個溫區獨立溫控,可分溫區單獨開啟??煞謪^(qū)加熱,以減小起動功率。

相鄰溫區可拉溫差

100℃,可以對應最高標準的無鉛工藝。

升溫時間

從常溫到溫度平衡的開始時間:約20min

升溫順序

從中間到兩邊逐個升溫,節約電能或時間1/3. 相比從頭到尾逐個升溫,因兩頭有抽風口,熱量損失大

溫度調整范圍

0~300℃

★溫度爬升能力

3℃/S

★風道結構

上風道采用熱風小循環加熱方式,下風道采用紅外加熱方式。

溫區獨立關閉功能

各溫區單獨進行PID控制,用戶可對溫區選擇性加熱,有利于形成PCB板上下溫差

熱風馬達

臺灣三越優質耐高溫馬達,結構散熱性好,直聯方式聯接葉輪,轉速馬達2800RPM,可提供充足的熱風流量

加熱元件

發熱絲采用臺灣臺展品牌,發熱絲完全裸在空氣中和風道內氣流充分接觸,產生最佳的熱交換減少熱慣性沖擊。

單區加熱區功率

均為2千瓦

傳輸部分

C/V速度設定最小單位/范圍

0~1800mm/min

運輸馬達

臺灣TCG變頻調速馬達,運輸平穩,經久易用

網帶張緊裝置

采用卡座式滾筒及鏈輪張緊方式

網帶配置

350MM寬316#SUS,耐高溫、抗腐蝕、抗變形。

控制及電器部分

控制方式

儀表+繼電器

報警自動提示

①三色燈視覺提示②蜂鳴器聽覺提示③界面紅色閃爍提示

冷卻系統

制冷方式

采用環球風扇強制風冷,出口冷氣溫度可達50℃以下,可明顯改善無鉛焊料共晶生成時產生的空泡及焊盤剝離問題。

安全保護

上爐體開啟方式

氣缸開啟,方便快速,采用自鎖式電磁閥,增加不銹鋼支撐桿,安全可靠。

機械部件及保溫材料

外殼結構

采用2.0冷板數控自加工折制而成

表面噴涂

自主加工采用防靜電噴涂,200℃高溫固化

不銹鋼網帶

進口316不銹鋼材質,持久抗變形

傳動及機加部件

自主研發制作采用國內先進的技術工藝

滑動腳輪、腳杯

采用臺灣德勝M(fèi)16可調節鍍鋅腳杯,調整機體的高度及平衡,腳輪用于機體移動

不銹鋼內膽

采用數控自加工耐高溫使用壽命長不變形,

專用保溫巖棉

美國西斯?fàn)柖鄬邮奖厥‰?,高密?20KG/立方米

發熱部件

采用國際先進技術,瑞典進口鎳鉻發熱絲,臺灣臺展高溫陶瓷絕緣體

關鍵配件的型號與品牌

溫控表

日本RCK

運輸馬達、牙箱

臺灣TCG 90W 牙箱1:150K

熱風馬達

臺灣三越

鏈條

35B進口碳鋼鏈條

氣缸接頭等

臺灣亞德克

調節閥、電磁閥

臺灣亞德克

中間繼電器

日本OMRON

變頻器

臺灣臺達

發熱絲

臺灣臺展,進口鎳鉻絲

光電開關

OMRON

固態繼電器

瑞士佳樂

空氣開關/總開關/

正泰

交流接觸器

正泰

熱電偶

絕緣K型 臺灣泛達

按鈕開關

施耐德

隨機附件

工具箱/易損件/說明書/電路圖/送貨清單

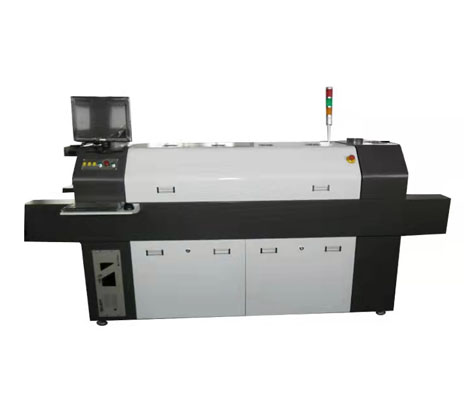

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖2)

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖3)

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖4)

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖5)

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖6)

全電腦無鉛回流焊八溫區 QQYT-4040上四下四(圖7)
