1. 凡有V-CUT之PC 鋁基板 ,均可適用此機型,以機器分割,減少應力發生,防止焊點龜裂;

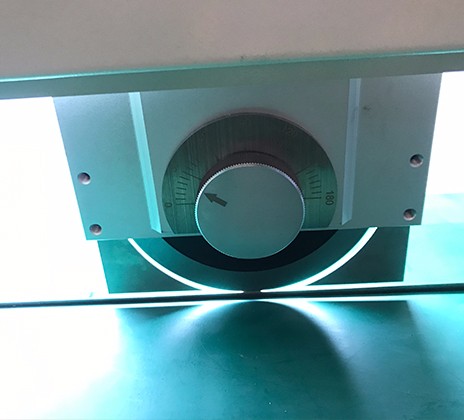

2. 上下刀距離可調整,最低控制在0.03mm,解決V-CUT深淺問題,上刀調整座可以調高,低達2mm;
3. 切板過程中PCB不動,圓刀滑移,確?;咫娮咏M件不因移動而損壞因應V槽深淺及刀具損耗,上圓刀與下直刀之間的距離可準確調整,可解決零件跨越V槽來實現分板;
4. 前后臺面高度可平行下調微調,后臺面可校斜使基板滑走上刀調整座可以調高,低達2mm;
5. 采用自動程式設計控制電器,精確度高,操作簡單,保養容易。刀具為原裝日本SKH7 HSS高速鋼,壽命長,可重復研磨使用,馬達為臺灣東菱電機;
6. 針對特殊規格之PC板,本公司可根據要求定制;
7. 設備機身為進口45#鋼材,本廠設備表面噴漆為特殊工藝,不易刮花脫落。

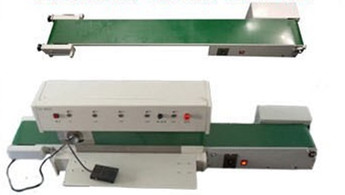

8.可加裝輸送帶傳輸(選配)
可定制加裝皮帶自動輸送
技術參數:
型號 | QQBS-3K(泛用型) | QQBS-3KM(多刀式機型) |
外形尺寸(L*W*H) | 660*550*450mm | 700*待定*450mm |
走刀行程 | 0~400mm可選項 | 0~400mm可選項 |
重量 | 60kg | 80kg |
分割方式 | 圓刀/直刀 直線型 | |
電源 | 1P AC110-220V 50/60Hz | |
輸送速度 | 300-500mm/s | |
PCB元件高度 | MAX: 40mm | |
刀片材料 | SKH7 HSS | |
工作溫度 | 10~35℃ | |
存儲溫度 | -20~50℃ | |
分板厚度 | 0.5~3mm |
