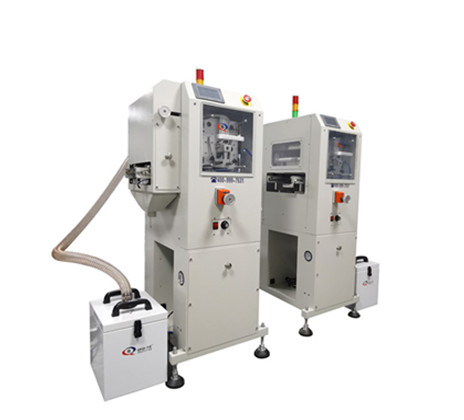

PCB面板清潔機為毛刷滾輪單面型清潔機,應用于上板和印刷機
之間,適合AI和SMT清潔需求,能達到高標準的清潔需求;
模組化抽屜式設計,可根據不同工作物需要隨時進行毛刷清潔
或滾輪毛刷同步清潔切換,靈活性大;
便于使用的觸摸屏功能控制界面;
高速螺旋毛刷保證工作物的清潔度,可節省滾輪清潔用粘紙卷耗用;
采用優質清潔滾輪提供最好的清潔效果與使用壽命;
專利耦合傳動結構,便于機器運行,增加部件使用壽命;
滾輪及支撐組抽屜設計方便操作保養;
采用底部支撐PCB平面接觸,更利于清潔效果;
三色警示裝置,提供不同的警示訊息;
PLC控制系統;
兼容SMEMA接口。
規格參數Specification
產品型號 Model No | QQCJ-250 | 350 |
外型尺寸(L*W*H)Dimensions | L500*W680*H1260(mm) | L550*W950*H1260(mm) |
電路板尺寸PCB Size(L*W)~(L*W) | (50*50)-(350*250)(mm) | (50*50)-(500*350)(mm) |
重量 Weight | 85KG | 120KG |
電路板厚度PCB thickness | 0.4~5(mm) | |
電源及負荷Power supply | 100-230v交流(用戶指定)單相,最大300伏 100-230VAC(customized)1ph ,max300VA | |
氣壓及氣流量 Airpressure & consumption | 4-6 bar 最多30升/分鐘 4-6 bar max 30Lmin | |
清潔滾輪 Cleaning sticky roller | 上 *2支 Upper *2 | |
除塵紙卷 Sticky dust paper | 上*1卷Upper*1 roll | |
除靜電裝置Anti-static device | 出入口各裝置1套A set of inlet device and a set of outlet device.
| |
單面清潔支撐 Single side cleaning support | 1組支撐組架 One set of supporting frame | |
毛刷組 Brush | 防靜電高精密毛刷 Anti static、high density brush | |
風刀除塵 Dust collection group | 集塵箱 Volume collect box | |
除靜電裝置 Anti -static device | 出入口各裝置1套 A set of inlet device and a set of outlet device. | |
傳送高度 Transport height | 900±20(mm)(或用戶指定) 900±20(mm)(or customized ) | |
PCB運輸方向 Transpport Direction | 左→右或右→左(選配) Left to rig/right toleft (optional) | |
速度Speed | 0-9m |
