u 中英文手持式液晶屏操作,編程方便,易學易懂;
u 雙工位左右循環作業,節省取放料時間,提高生產
u 搭配不同功率的溫控,實現不同產品的焊接工藝;
u 支持多角度點焊和拖焊,適應各種高難度作業和微焊錫工藝
u 自動清洗功能,延長焰鐵咀使用壽命。
參數表

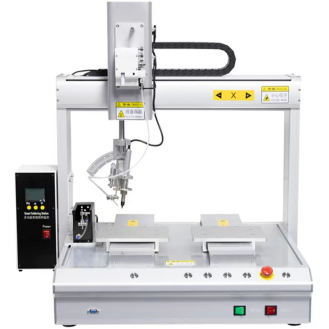

項目 | 5軸雙工位焊錫機 | |
行程 | X | 500mm |
Y1Y2 | 300mm | |
ZR | 100mm | |
速度 | X-Y-Z | 5-500mm/sec |
重復精度 | X-Y-Z | ±0.02mm |
負載 | 工作負載 | 5kg |
工具負載 | 3kg | |
外觀尺寸 | 720mm*590mm*790mm | |
工作臺數 | 1PCS | |
重量 | 65KG | |
機體形式 | 整體加重鈑金,表面做烤漆處理 | |
驅動方式 | 雷賽閉環電機+上銀導軌+意大利意拉泰同步帶 | |
送錫方式 | 自動送錫 | |
破錫方式 | 針孔式自動破錫 型號: ST-201 | |
電機 | 形式/功率 | 57閉環(2HSS57-A-5【定制電機保一年】) |
驅動 | 研控驅動 | |
電源 | 臺灣明緯 | |
額定功率 | Max.350W | |
驅動功率 | 電壓 | 24VDC |
電流 | Max.3.5A/Axis | |
編程方式 | 直入/示教 | |
運動控制系統 | 恒控焊錫機運動控制系統。 | |
程序容量 | 點位文件 | ≤99 |
點位 | ≤999 | |
通訊方式 | RS-232 | |
I/O輸出 | 8 in 16 out | |
溫控類型 | 高頻溫控器 型號POK-1850 | |
發熱芯 | 國產發熱芯 | |
供絲方式 | 0.6-1.2MM(單送絲) | |
清洗盒 | DS-2000 | |
儲存擴展 | 支持閃存 |
