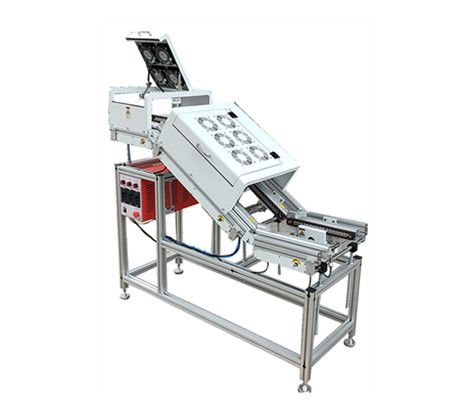

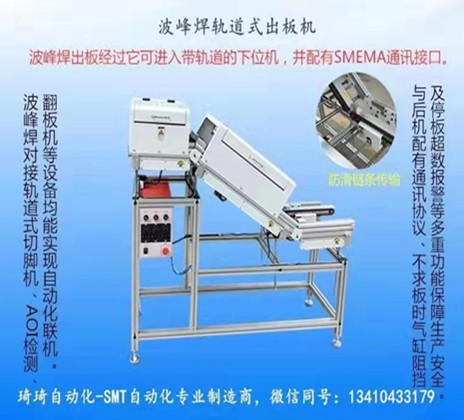

三段軌道式防滑鏈條冷卻出板機
斜坡段可選配防滑鏈條和冷卻風扇
波峰焊出板后進入自動切腳機或AOI、翻板機等在線通訊均能實現自動化聯(lián)機
具有超時報警功能
設有卡板報警功能;
配卡板光電氣缸阻擋
機身導軌采用51*56*&2.0(mm)專用鋁型材制作;
總長度2米,上平面軌道500MM+斜面軌道1000MM下平面軌道長500MM;直總長度2000MM;
電源:C230V功率120;
機體高度可根據波峰焊和流水線高度隨意調節(jié)角度:極方便,調節(jié)范圍:進口端1100~1300可調:出口端;
700-800可調:
斜面冷卻機構:由6臺鋁合金方形軸流風扇;采用冷軋鋼板作為支撐架。采用蓋中蓋方式制作。風扇蓋可45度朝上翻開,并配有隨意停支撐桿;
運輸:采用膠碳鋼專用防滑鏈條。50~350M可調寬;
機架支架:采用40*40鋁材+鈑金架拼裝而成:鈑金部分表面噴電腦白塑;
外尺寸:L*W*H 2200*530*H1(1200)*H2(750)mm高度±50mm可調;
動力:上下平軌道采用15W斜面采用25W齒輪減速電機電子無級調速,可調至與波峰同步運板速度。電控:上平層平面軌道和斜面軌道采用電子調速器控制電機+手動開關控制風扇工作;下層軌道需配有smema信號和2個光電傳感器及單片機控制,斜面軌道尾部配有阻擋氣缸并由平段求板信號控制,并設有卡板報警功能。
