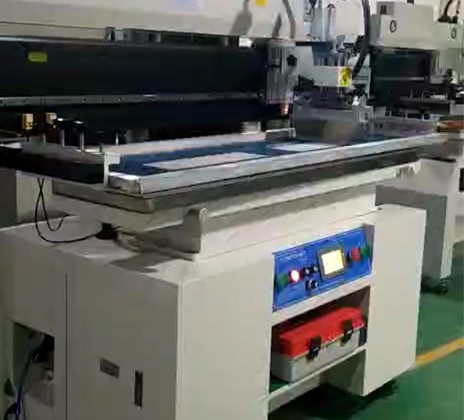

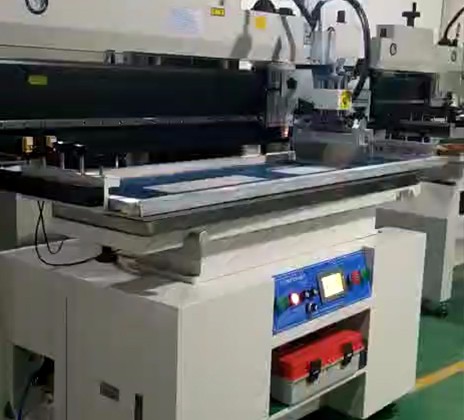

功能特點:

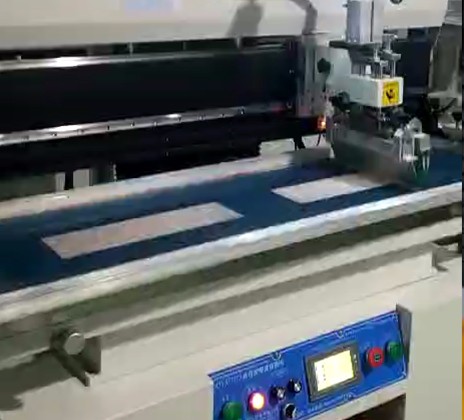

采用上銀精密滾輪高速導軌及無極變頻調速馬達驅動刮刀座,確保印刷精度,
刮刀座可前后滑動以選擇合適的印刷位置。
印刷刮刀可向上旋轉45度固定,便于印刷網板及刮刀的清洗及更換。
校版方式采用鋼網移動,并結合印刷平臺的X、Y校正微調手柄,方便快捷。
采用日本松下可編程PLC及人機界面觸摸屏,操作簡單,更方便人機對話。
可設定印刷次數,也可自由選擇多種印刷模式,參數設定十分方便。
具有自動計數功能,方便生產產量的統計或定量生產。
具有自動、半自動及點動三種工作模式,自動(機器保養用)、半自動(正常工作)、手動(調試)。

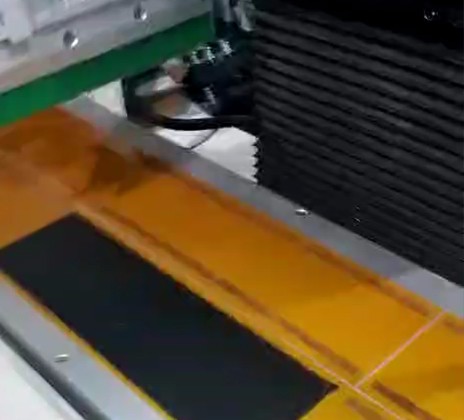

工作臺配有磁性蜂窩式平臺,單雙面板定位方便靈活性極高。
刮刀角度、壓力、行程均可調節,鋼刮刀,橡膠刮刀均可適合。
清潔鋼網報警功能,便于定數擦洗網板,保證印刷質量。
懸浮式刮刀系統使印刷更具靈活性,刮刀可自由上下浮動及自動調整有與鋼網水平。
QQYS-3250 | QQYS-3260 | QQYS-3212 | |
外形尺寸 | 850*670*1550mm | 1005*670*1550mm | 1650*670*1550mm |
平臺尺寸 | 320*500mm | 320*600mm | 320*1300mm |
PCB尺寸 | 280*400mm | 280*550mm | 280*1250mm |
模板尺寸 | 550*680mm | 550*835mm | 550*1480mm |
重量 | Approx.270kg | Approx.290kg | Approx.380kg |
印刷速度 | 0~8000mm/min | ||
PCB厚度 | 0~100mm | ||
PCB微調范圍 | 正面/側面+10毫米 | ||
電源 | 1P AC 220V 50/60HZ | ||
平臺高度 | 880mm±20mm | ||
重復精度 | ±0.01mm | ||
定位方式 | 磁性頂針/可任意調節+L坐定位 |
